Буксирное устройство на буксируемом судне. Буксирное устройство, рулевое устройство, классификация судов, транспортные суда, служебно-вспомогательные суда, суда технического флота и специальные суда, суда на подводных крыльях

Буксирные устройства, ставящиеся на самоходных судах (буксировщиках), состоят из буксирного кнехта, гака, арок, лебедки и буксирных тросов.

Буксирный кнехт служит для закрепления на нем гака и представляет собой стальную штангу высотой 2-2,5 м над палубой, установленную в диаметральной плоскости судна. Нижний конец буксирного кнехта закрепляется в специальном башмаке на кильсоне, а верхний конец при помощи стальных тяг скреплен с палубным набором судна.

Буксирный гак представляет собой стальной крюк, надетый на верхний конец кнехта, на специально обточенную шейку. За гак крепится буксирный трос. На некоторых судах буксирный гак закрепляется за специальную дугу, укрепленную на стенке машинной шахты.

По конструкции гаки подразделяются на простые, шарнирные (или откидные) и шарнирные с пружинными амортизаторами (рис. 39). Простыми гаками оборудуются буксирные катера и буксировщики небольшой мощности.

Помимо названных, встречаются и автоматические гаки, отдача буксирных тросов с которых производится автоматически при возникновении в буксирном тросе усилий выше допустимых. Во избежание опрокидывания буксировщика применяются гаки со специальными устройствами, обеспечивающими своевременную отдачу буксирного троса с гака при достижении судном критического угла крена.

Буксирные арки служат для поддержания буксирного троса на безопасной для членов экипажа высоте и для свободной перекатки его с одного борта на другой. Арки располагаются поперек кормовой части судна, число их зависит от ее длины и бывает от двух до шести. Буксирные арки изготовляются металлическими, а верхняя выпуклая их часть иногда обшивается досками. Буксирная лебедка предназначена для крепления коренного конца буксирного троса и изменения его длины во время буксировки. Автоматическая буксирная лебедка при увеличении натяжения буксирного троса потравливает трос, уменьшая тем самым его натяжение. Когда натяжение уменьшается, лебедка выбирает трос до тех пор, пока натяжение не станет нормальным. Буксирные лебедки имеют большой барабан с ребордами и оборудуются ленточными или дисковыми тормозами, тросоукладчиком и амортизатором. На большинстве буксирных лебедок устанавливаются вспомогательные барабаны, служащие для работы со швартовными тросами, для подъема якоря и других целей.

Управление буксирной лебедкой может осуществляться с помощью командоконтроллера, установленного вблизи лебедки, а также и командоконтроллера, установленного на капитанском мостике.

Перед включением лебедки в работу рукоятку командоконтроллера необходимо поставить в нулевое положение, а рукоятку переключателя постов управления установить в положение «Включено». На командоконтроллере имеется по четыре фиксированных положения в каждом из режимов «выбирать» и «травить».

Лебедка включается в работу поворотом рукоятки командоконтроллера в соответствующую сторону на первое положение. Если буксирный трос был натянут, то включение и разгон двигателя лучше производить со второго положения. Если буксирный трос висит свободно, то увеличивать скорость вращения барабана можно лишь после того, как буксир будет натянут (набит), причем увеличение скорости выбирания следует производить постепенно и плавно.

При переводе рукоятки в сторону «травить» на первое положение лебедка будет стравливать трос, при этом двигатель будет вращаться с частотой около 350 об/мин. При дальнейшем перемещении рукоятки во второе и третье положения скорость вращения электромотора не изменится, а при установке в четвертое положение двигатель будет работать с повышенной скоростью, следовательно, и трос будет стравливаться быстрее.

При использовании буксирной лебедки для выбирания швартовных тросов рукоятку командоконтроллера устанавливают на второе положение в сторону «выбирать». В этом режиме разрешается работать не более трех минут. Если появилась необходимость выбирать трос с большей скоростью, то рукоятку командоконтроллера устанавливают на третье положение. Время работы в этом режиме также не более трех минут с момента включения лебедки в работу на выбирание троса.

Остановка лебедки производится перемещением рукоятки в нулевое положение.

Буксирные тросы служат для крепления буксируемых судов с гаком буксировщика. Применяются стальные тросы различной длины и диаметра в зависимости от вида буксировки, мощности буксировщика и назначения буксирного троса. По назначению буксирные тросы подразделяются на ходовые, или главные, арочные, вспомогательные и бухты.

Буксирное устройство несамоходных судов состоит из буксирных кнехтов, установленных на носовой и кормовой частях баржи, и ушей - двух вертикальных стоек, расположенных по обе стороны форштевня и ахтерштевня, между которыми пропускается буксирный трос. На нефтеналивных баржах к буксирным кнехтам прикрепляется шарнирный гак, за который закладывается

Коуш буксирного троса. Такое устройство дает возможность быстро отдать буксирный трос с состава.

Для буксировки судов, не имеющих специального буксирного устройства, применяют брагу или полубрагу.

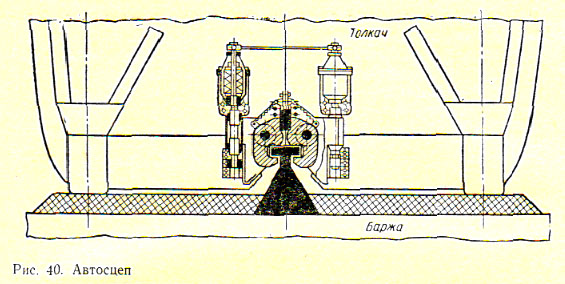

Сцепные устройства для толкания ставятся на буксирах-толкачах наряду с буксирными устройствами. Они представляют собой комплекс приспособлений для обеспечения толкания судов в кильватер.

Толкачи оборудованы двумя носовыми упорами и приспособлением для закрепления вожжевых и расчаливающих тросов. Баржи класса «О» оборудуются.двумя носовыми и двумя кормовыми упорами и имеют расчаливающие тросы. Баржи класса «Р» имеют один носовой и упрощенные кормовые упоры.

Вместо расчаливающих тросов для учалки барж между собой в составе и толкача с составом толкачи и баржи оборудуются автоматическими сцепными замками (автосцепами - рис. 40). Автосцеп на толкаче (или барже) состоит из двух вертикальных упоров и носовой обносной балки, имеющей в средней части вырез для сцепного рельса баржи. Расцепление замка осуществляется либо рычажным механизмом, либо при помощи тросовой проводки.

Буксирное устройство, устанавливаемое на буксирных и спасательных судах, предназначено для буксировки несамоходных судов и плавсредств, а также самоходных судов, потерявших возможность двигаться своим ходом.

Выбор типа буксирного устройства зависит от назначения буксира и способа буксировки. При морских буксировках на длинном тросе применяют кильватерный способ; буксировку в порту и на рейде чаще выполняют лагом (борт о борт), а также в кильватер на коротком тросе (длиной до 100 м). Для буксировок по внутренним водным путям характерны как первые два способа, так и способ толкания, распространившийся после создания речных и озерных толкачей. Особым образом проводят буксировку во льдах: нос буксируемого судна вводят в углубление в корме буксира, надежно швартуют и в таком положении буксируют, судно.

В состав буксирного устройства входят буксирная лебедка (устанавливаемая только на морских буксирах и буксирах внутреннего плавания), трос, гак, или направляющий блок, буксирная дуга, арки, буксирный клюз и ограничители буксирного троса.

Буксирная лебедка предназначена для регулирования в процессе буксировки длины и натяжения буксирного троса. Длину обычно изменяют только во время буксировки судов по внутренним водным путям; в условиях извилистого фарватера, при проходе быстрин, перекатов и других мест, когда приходится уменьшать расстояние между буксиром и судном. Натяжение троса необходимо регулировать только при морской буксировке в условиях волнения, когда трос попеременно то ослабляется, то чрезмерно натягивается.

Буксирная лебедка имеет барабан, позволяющий принимать до 300 м троса на речных судах и до 900 м на морских. Различают буксирные лебедки простого действия на буксирах внутреннего плавания и автоматические -- на морских буксирах. При буксировке речных и озерных судов трос с буксируемого судна направляют на барабан лебедки простого действия, заторможенный ленточным тормозом (при неожиданных рывках срабатывает амортизатор в составе ленточного тормоза и барабан лебедки проворачивается). Конструкция лебедки позволяет стравливать буксирный трос на ходу судна и стопорить барабан лебедки при неработающем приводе с помощью тормоза.

Возникающие на взволнованном море неоднократные рывки смягчаются специальным следящим автоматическим устройством , стравливающим трос при чрезмерном его натяжении и выбирающим его при появлении слабины. Во избежание спутывания троса на буксирных лебедках обязательно предусматривают тросоукладчик.

Буксирные лебедки имеют электрический или, реже, паровой привод с тяговым усилием от 6 до 100 тс. Для подачи и выбирания буксирных тросов и выполнения швартовных операций на буксирах, не имеющих специальных лебедок, используют электрические лебедки или лебедки-вьюшки.

Буксирные тросы , применяемые для буксировки, бывают стальные, растительные (пеньковые, манильские, сизальские) и синтетические (капроновые, нейлоновые, куралоновые). Последние имеют преимущества перед стальными и растительными тросами: они легче, эластичнее, однако из-за искрообразования при их разрыве применять тросы из искусственного волокна при буксировке судов, перевозящих нефтепродукты первого разряда, как правило, не разрешается.

Буксирный гак служит для закрепления буксирного троса и его отдачи при буксировке без помощи специальной лебедки. На буксирах, имеющих буксирные лебедки, гак является резервным средством. Буксирные гаки бывают откидные и не откидные, открытые и закрытые, с амортизатором или без него, с механическим или гидравлическим затвором, с автоматической, дистанционной или ручной отдачей. Правила Регистра требуют, чтобы на морских буксирах применялись откидные закрытые гаки с амортизаторами, имеющие надежную и быстродействующую систему отдачи, что очень важно для безопасности буксира при достижении им опасного крена трос должен быть немедленно отдан.

Буксирные гаки снабжают пружинными амортизаторами, предназначенными для поглощения энергии ударных волн, возникающих в тросе при буксировке. На некоторых буксирах ограниченного района плавания применяют буксирный направляющий блок, через который пропускают трос от лебедки к буксируемому судну. Направляющий блок крепят аналогично буксирному гаку на буксирной дуге или (на буксирах внутреннего плавания) стационарно.

Буксирную дугу устанавливают в районе ЦТ судна по длине и как можно ниже. Она предназначена для крепления буксирного гака к корпусу буксира с таким расчетом, чтобы он мог перемещаться в горизонтальной плоскости (у портовых буксиров не менее чем на угол 180°).

Буксирные арки из труб или круглой кованой стали располагают в кормовой части буксира (две-три арки) для защиты установленного на палубе оборудования и находящихся на.ней людей от повреждения тросом. Кроме того, буксирные арки обеспечивают возможность плавного перехода буксирного троса с борта на борт.

Кормовой буксирный клюз предназначен для ограничения перемещения буксирного троса в горизонтальной и вертикальной плоскостях. Клюзы бывают глухие, с откидывающейся наметкой, и с роульсами. В связи и тем, что в глухие клюзы трудно заводить буксирный трос, их применяют только на небольших портовых и рейдовых буксирах. Более распространены клюзы с наметкой, а на больших буксирах с роульсами.

Бортовые ограничители буксирного троса предотвращают занос его в горизонтальной плоскости в нос на угол, больший допускаемого угла горизонтального перемещения буксирного гака.

Перечисленные детали буксирного устройства применяют при буксировке судов кильватерным способом. Для буксировки лагом используют швартовные кнехты и шпили.

Предназначенные для толкания толкачи, также как и толкаемые суда или баржи, оборудуют счальными устройствами , обеспечивающими жесткую счалку толкаемого состава (толкачбаржа), эластичность при ударах и, при необходимости, быструю отдачу. Существует немало различных типов счальных устройств, но наибольшее распространение получил двухопорный счал из двух вертикальных сварных стальных балок коробчатого сечения и целой системы тросов, а также двух опорные счальные устройства с автоматическим сцепным замком, обеспечивающим автоматическое сцепление толкача с баржей и дистанционно управляемое расцепление в течение 2030 секунд.

Буксировка судов морем относится к особым случаям морской практики. Как правило, буксировка осуществляется транспортными судами или мощными буксирами-спасателями. Для обслуживания буксируемого объекта, особенно крупнотоннажного судна, при маневрировании в портах и узкостях в помощь буксировщику придаются один или два вспомогательных буксира.

Буксирным устройством называется комплекс изделий и механизмов, обеспечивающий судну возможность буксировать другие суда (либо иные плавсредства) или идти на буксире самому.

В состав буксирного устройства транспортных судов входят: буксирные тросы, буксирные кнехты (битенги), буксирные клюзы, вьюшки и банкеты для хранения буксирных тросов. Помимо этого используются элементы якорного и швартовного устройств (шпили, якорные цепи, кнехты и т. п.).

Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующего судна на нос буксируемого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки достигается хорошая управляемость, что очень важно в условиях ограниченной акватории порта.

Основными деталями буксирного устройства при буксировке с гака являются буксирный трос и гак. В качестве буксирных тросов применяют как растительный, так и стальной трос.

Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Буксирные гаки бывают простые, полуавтоматические, автоматические. Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто приходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает большой крен буксира, что может привести к опрокидыванию последнего. Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтоматических гаков.

Гак закрепляют на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1- 1,5 м от верхней палубы. Такое положение дуги обеспечивает хорошую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскрепляют оттяжками или на него накладывают цепной стопор.

Рис. Неудачная буксировка

Для защиты кормовой части палубы от буксирного троса устанавливают несколько буксирных арок. Высоту арок выбирают в зависимости от положения буксирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение троса. В случае увеличения тягового усилия, а также при различных рывках лебедка потравливает немного трос, чем достигается смягчение рывков. При уменьшении тягового усилия трос автоматически подбирается.

К буксирному устройству следует также отнести битенги и кранцы. Битенг - чугунная или стальная тумба, предназначенная для крепления буксирных тросов и имеющая усиленное крепление к палубе. Установка вдоль каждого борта двух -трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом. Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин обшивки судна при подходе буксира к борту.

Способы крепления буксирного каната. Вынужденные буксировочные операции по спасению аварийных судов выполняются транспортными судами или буксирами-спасателями. На транспортных судах буксирное устройство устанавливается на случай аварийных буксировок и поэтому запрещается использовать буксирный трос для иных целей.

Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса ‑ его малая эластичность. Поэтому морские буксировки производят при большой длине буксира (400-500 м) или в трос включают две - три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью также отличаются тросы из синтетического волокна, поэтому их целесообразно использовать при морских буксировках.

На транспортных судах выбор способа крепления буксирных тросов определяется в зависимости от размеров и особенностей устройства судов, наличия средств для крепления буксирных тросов, а при вынужденных буксировках ‑ ещё и от погодных условий. Во всех случаях должно быть обеспечено надежное крепление тросов и предусмотрена возможность изменения длины буксирного троса и его немедленной отдачи.

Крепление буксирного троса на буксируемом судне. Самым простым способом является крепление буксирного троса непосредственно на кнехтах. Такой способ можно использовать при буксировке небольших судов на короткое расстояние в стесненных условиях плавания, где требуется часто выбирать и потравливать буксир. Но в этом случае необходимо тщательно осмотреть кнехты, и если они не особенно надежны, то их надо подкрепить.

Рис. Крепление буксирного троса к якорной цепи: 1 - буксирный трос; 2 - якорная скоба; 3 - удлиненное звено; 4 - якорная цепь; 5 - соединение троса с цепью с помощью скобы (вариант А или В); 6 - стальной трос; 7 - крепление цепи талрепом с раздвоенным гаком (переносной стопор).

Иногда целесообразно буксирный трос закрепить прямо за якорь. Наличие тяжелого якоря значительно улучшает работу буксирной линии в целом. Но в этом случае необходимо продумать способ соединения с якорем, так как простое набрасывание огона троса на лапы якоря не обеспечивает надежности соединения из-за возможности перетирания троса об острые края головной части якоря.

Если нельзя использовать якорные цепи, то приходится заводить брагу. Брага ‑ стальной трос, который заводят за жесткие корпусные конструкции (рубки, комингсы грузовых люков) с распределением нагрузки на возможно большее число точек, причем без резких перегибов троса. На углах под брагу крепят деревянные брусья. Для экстренной отдачи браги используется глаголь-гак.

При морской буксировке на дальние расстояния используется способ крепления буксирного троса к двум или одной якорным цепям.

Рис. Варианты крепления буксирного троса за становой якорь: 1 - буксирный трос; 2 - становой якорь; 3 - якорная цепь; 4 - стальной проводник

Рис. Крепление буксира за брагу на буксируемом судне:
1 - проводник; 2 - якорная скоба;
3 - скобы-зажимы; 4 - брага;
5 - деревянные брусья на углах комингса люка;
6 - такелажная скоба;
7 - струбцины; 8 - буксирный трос

Крепление буксирного каната на буксирующем судне . На корме должна быть предусмотрена возможность легкой и надежной отдачи буксирного каната в случае вынужденной остановки в море и опасного сближения с буксируемым судном, а также внезапной угрозы столкновения.

Данным способом удобнее крепить буксирный канат на равнопалубных судах, проводя брагу вокруг комингса кормового трюма. На кнехт следует накладывать такое число шлагов браги, которое допускается его нагрузкой. Оставшаяся часть тягового усилия должна быть передана на комингс грузового люка или на другие прочные конструкции, расположенные на палубе судна. Трос браги следует брать такой прочности, как и буксирный, или делать его из нескольких шлагов.

По достижении судами полной скорости буксировки необходимо осмотреть буксирное устройство. На корме буксирующего и на носу буксируемого судов должна быть установлена вахта для наблюдения за работой буксирного устройства. У места, где возможна отдача буксирного троса, должен быть инструмент, позволяющий или перерубить буксирный трос, или привести в действие отдающее устройство.

Все суда, когда они идут на буксире, рыскливы. Предотвратить рыскание при помощи руля возможно лишь в том случае, если скорость рыскания позволяет рулевому удерживать судно на курсе.

Буксировка судов во льдах ледоколами . В тяжелых ледовых условиях или при повреждении проводимых судов может возникнуть необходимость буксировки их ледоколом.

Рис. Буксировка транспортного судна

Подготовка проводимого судна к буксировке заключается в следующем. Якоря убирают на палубу, что необходимо для продевания буксирного стропа ледокола через якорные клюзы, а также во избежание поломки якорей и повреждения борта ледокола. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.

На баке судна готовят в достаточном количестве бросательные концы и тросы-проводники со скобами для приемки буксира с ледокола.

Заранее готовят все необходимое для принятия и крепления «усов» на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам «усов», которые будут протаскиваться через клюзы на палубу.

Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходящие через якорные клюзы на палубу огоны «усов» связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают деревянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

При ледовой проводке в сплоченном тяжелом или торосистом льду применяют буксировку ледоколом вплотную. При этом способе буксировки ледокол подтягивает проводимое судно вплотную в свой кормовой вырез. Для буксировки вплотную используется специальный буксир «усы» - короткий стальной трос с огонами на концах, которые пропускаются через якорные клюзы буксируемого судна.

Буксируемое судно должно идти строго в диаметральной плоскости ледокола. На резких поворотах во льду ледокол должен сбавлять скорость, чтобы избежать обрыва буксирного стропа. При буксировке судов большого водоизмещения или большой длины ледокол управляется плохо. В этих случаях при поворотах на буксируемом судне необходимо класть руль в противоположную сторону и переходить к нормальному управлению, как только ледокол начнет выправляться на канале или на курсе.

Рис. Буксирное устройство на ледоколе: 1 - лебедка; 2 - стопор Булливана; 3 - буксирная серьга; 4 - блок Николаева; 5 - бензель

Рис. Крепление буксирного троса на буксируемом судне: а) - два стропа пропущены через клюзы и соединены при помощи бревна; б) - огоны стропа соединены бензелем; в) - строп пропущен через блок Николаева; г) - блок Николаева 1 - якорная скоба; 2 - бревно; 3 - ветви стропа; 4 - буксирный трос; 5 - бензель

При буксировке в тяжелых льдах нельзя крепить буксирные тросы за швартовные кнехты или брашпиль, которые не рассчитаны на большие нагрузки и при приложении такой нагрузки будут срезаны или выворочены.

Буксирное устройство – судовое устройство, механизмы и приспособления которого позволяют судну буксировать (тянуть) другое судно или быть букси-руемым. Буксирующее судно, независимо от его типа, принято называть буксиром, а буксируемый объект — возом.
Состав оборудования для буксировки зависит от принятой схемы взаимного расположения буксира и воза. Для буксировки в кильватер на длинном тросе используется букс, лебедка, в кильватер на коротком тросе — букс, гак. Буксировка в кильватер вплотную (при проводке судов во льдах) осуществляется ледоколами и судами, имеющими для этого специальное оборудование. Буксировка лагом выполняется с помощью элементов швартовного устройства, а методом толкания — сцепным устройством.
Элементы буксирного устройства подбирают в зависимости от размеров и прочности буксировочного троса. Наиболее развито буксирное устройство на буксирных судах (рис.3). Они оборудуются буксирной лебедкой, которая уста-навливается в корму от миделя на верхней палубе, причем на крупных буксирах - в закрытом помещении. Пост управления лебедкой располагается вблизи от нее для удобства наблюдения за возом и деталями проводки троса. Правилами Регистра рекомендовано управлять лебедкой с ходового мостика. Буксирные гаки, служащие для закрепления троса, могут быть открытые и закрытые, с амортизатором и без него. Применять открытые гаки не рекомендуется из-за возможного соскальзывания огона троса. Для возможности изменения направления троса буксирный гак может быть закреплен на дуге, штыре или штанге. При выборе места установки гака на судне (обычно оно находится на расстоянии 0,35-0,5 длины буксира от кормового перпендикуляра) учитывают маневренность каравана из буксира и воза и влияние возможного бокового рывка троса на остойчивость буксира. Предусматривается автоматическая отдача гака при опасном крене буксира. Для уменьшения угла между тросом и ДП судна устанавливают арочные и бортовые ограничители. При кантовках и снятии судов с мели буксирные гаки не используются, и трос закрепляется на битенгах. К деталям, обеспечивающим проводку буксирного троса, относятся букс, клюзы и арки. Конструкция буксирных клюзов — специально оформленных отверстий в фальшборте — зависит от диаметра троса. При диаметре до 15 мм кромки выреза имеют окантовку из прутка или трубы. Для тросов больших диаметров применяют литые клюзы с замкнутым контуром. На судах с буксирной лебедкой в кормовой части фальшборт оборудуется открытым буксирным клюзом с поворотными и раздвижными роульсами. Поднятые роульсы используются для буксировки с лебедки. В случае буксировки с гака поворотные роульсы переводятся в нижнее положение. Буксирные арки высотой 1,7-1,8 м предназначены для защиты людей и оборудования, расположенного на верхней палубе; устанавливаются в корму от места крепления буксирного троса поперек судна, у фальшборта делаются ниже и привариваются к планширю. Кроме фальшборта опорами для арок служат контрфорсы. В районе ДП, где арка подвержена наибольшему износу от трения скользящего по ней буксирного троса, на арке устанавливается съемная обойма. Для переноски буксирного троса с гака на битенг или наоборот в составе буксирного устройства предусматривается стопор, прикрепляемый к специальному обуху на палубе. Он устанавливается таким образом, чтобы его можно было наложить на трос независимо от того ведется буксировка с гака или с лебедки. В походном положении буксирный трос хранится на вьюшках.
Транспортные и пассажирские суда, крайне редко участвующие в букси-ровке, имеют весьма простое буксирное устройство: в носовой оконечности — по паре буксирных клюзов и кнехтов, положение которых согласовано с положением вспомогательных барабанов брашпиля; в корме — кнехт для закрепления троса, если судно выполняет функции буксира.

Рис.3 Буксирное устройство буксировщика.
1-мягкий стационарный кранец; 2-клюз буксирный с откидными роульсами; 3- клюз буксирно-швартовый; 4-арка буксирная; 5-привальный брус; 6-битенг бортовой; 7- битенг буксирный кормовой; 8- лебедка буксирная автоматическая; 9-буксирный канат; 10 – гак буксирный; 11-ограничитель буксирного каната; 12 –устройство дис-танционной отдачи буксирного каната; 13- киповая планка; 14-кнехт буксирно-швартовый; 15- вьюшка; 16- киповая планка с роульсами; 17- носовой битенг; 18 – канат буксирно-швартовый; 19- буксирная дуга; 20- канат-проводник; 21 – шпиль швартовый; 22 –обух для серьги; 23 – накладной лист.

При морских буксировках на длинном тросе применяют кильватерный способ.
В состав буксирного устройства входят (рис.4):
— Буксирная лебёдка (устанавливаемая только на морских буксирах и буксирах внутреннего плавания. Простого действия на судах внутреннего плавания, ав-томатическая – морских буксирах.
-Трос;
— Гак или направляющий блок;
— Буксирная дуга;
— Арки; буксирный клюз и ограничители буксирного троса.

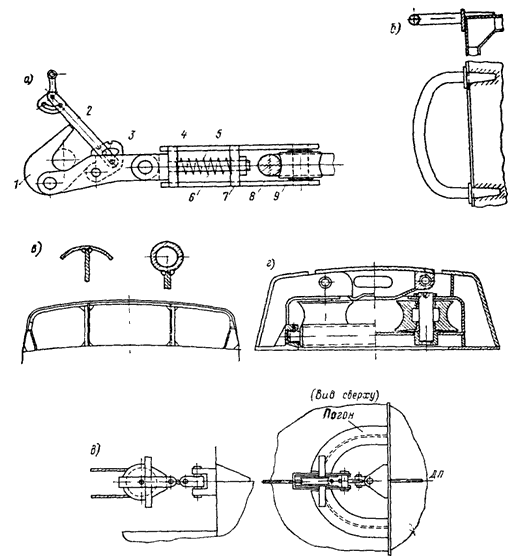

Рис.4 Элементы буксирного устройства.

а) буксирный гак; б) буксирная дуга; в) буксирная арка; г) буксирный клюз; д) буксирный направляющий блок.
1-гак; 2- рычаг; 3-бугель; 4-планка упорная; 5-пружина амортизатора; 6-тяга пружины амортизатора; 7- планка нажимная; 8-буксирная дуга; 9-щека обоймы.

При подготовке корабля к буксировке необходимо разнести и надежно за-крепить буксирную брагу на юте (баке). На буксирующем корабле ходовой ко-нец буксирного троса сматывается с вьюшки, проводится через кнехты, накладывается на кормовой швартовный шпиль, выводится в кормовой палубный клюз и вновь возвращается на палубу. В основание огона ходового конца буксирного троса ввязывается проводник. Для переноса коренного конца буксирного троса с вьюшки (кнехтов, шпиля) на глаголь-гак браги в основание огона коренного конца ввязывается вспомогательный конец - свистов.
Для работы с буксирным устройством личный состав должен иметь определенные практические навыки. На механизмах и приспособлениях должны работать только лица, допущенные к их обслуживанию. Работы производятся в соответствии с расписанием по буксировке. Основные меры безопасности при работах с буксирным устройством:
— во время работы личный состав не должен находиться вблизи движущегося троса и внутри его шлагов;
— ввиду большого веса буксирного троса стравливать его разрешается только шпилем через кнехты и стопоры, стравливать вручную запрещается;
— для переноса коренного конца с вьюшки (кнехтов, шпиля) на глаголь-гак браги буксирный трос должен браться на стопоры;
— для предохранения буксирного троса от перетирания в местах перегибов следует подкладывать деревянные подушки или маты;
— при отдаче буксирного троса с глаголь — гака под натяжением на баке (юте) не должно быть личного состава;
— не следует без крайней необходимости изменять типовую схему буксировки, так как прочность устройств, за которые будет крепиться буксирный трос или брага, может оказаться недостаточной.

6.4. Буксирное устройство

Буксировка судов морем относится к особым случаям морской практики. Как правило, буксировка осуществляется транспортными судами или мощными буксирами- спасателями. Для обслуживания буксируемого объекта, особенно крупнотоннажного судна, при маневрировании в портах и узкостях в помощь буксировщику придаются один или два вспомогательных буксира.

^ В состав буксирного устройства транспортных судов входят: буксирные тросы, буксирные кнехты (битенги), буксирные клюзы, вьюшки и банкеты для хранения буксирных тросов. Помимо этого используются элементы якорного и швартовного устройств (шпили, якорные цепи, кнехты и т. п.).

^ Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующего судна на нос буксируемого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки достигается хорошая управляемость, что очень важно в условиях ограниченной акватории порта (рис. 6.51).

^ Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Буксирные гаки бывают простые, полуавтоматические, автоматические. Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто приходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает" большой крен буксира, что может привести к опрокидыванию последнего (рис. 6.52). Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтоматических гаков.

Рис. 6.51. Букси рное устройство суд на - букси ровщика: 1 - буксирный трос; 2 - буксирный клюз; 3 - мягкий кранец; 4 - буксирная арка; 5 - битенг; 6 - буксирная лебедка; 7 - буксирный гак; 8 - погон; 9 - буксирная дуга
Гак закрепляют на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1 - 1,5 м от верхней палубы. Такое положение дуги обеспечивает хорошую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскрепляют оттяжками или на него накладывают цепной стопор.

Рис. 6.52. Неудач ная буксир овка

Для защиты кормовой части палубы от буксирного троса устанавливают несколько буксирных арок. Высоту арок выбирают в зависимости от положения буксирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение троса. В случае увеличения тягового усилия, а также при различных рывках лебедка потравливает немного трос, чем достигается смягчение рывков. При уменьшении тягового усилия трос автоматически подбирается.

^ К буксирному устройству следует также отнести битенги и кранцы. Битенг - чугунная или стальная тумба, предназначенная для крепления буксирных тросов и имеющая усиленное крепление к палубе. Установка вдоль каждого борта двух - трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом. Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин обшивки судна при подходе буксира к борту.

Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса - его малая эластичность. Поэтому морские буксировки производят при большой длине буксира (400 - 500 м) или в трос включают две - три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью также отличаются тросы из синтетического волокна, поэтому их целесообразно использовать при морских буксировках.
На транспортных судах выбор способа крепления буксирных тросов определяется в зависимости от размеров и особенностей устройства судов, наличия средств для крепления буксирных тросов, а при вынужденных буксировках - еще и от погодных условий. Во всех случаях должно быть обеспечено надежное крепление тросов и предусмотрена возможность изменения длины буксирного троса и его немедленной отдачи.

Р ис. 6.53. К репление б уксирного Рис. 6.54. Подкре пление кне хтов:

троса на кнехтах 1 - такелажная цепь; 2 - талреп; 3 - палубный обух

При морской буксировке на дальние расстояния используется способ крепления буксирного троса к двум или одной якорным цепям (рис. 6.55).

Рис. 6.55. Крепление буксирного троса к якорной цепи: 1 - буксирный трос; 2 - якорная скоба; 3 - удлиненное звено; 4 - якорная цепь;

5 - соединение троса с цепью с помощью скобы (вариант А или В); 6 - стальной трос;

7 - крепление цепи талрепом с раздвоенным гаком (переносной стопор)
^ Крепление буксирного троса на буксируемом судне. Самым простым способом является крепление буксирного троса непосредственно на кнехтах (рис. 6.53). Такой способ можно использовать при буксировке небольших судов на короткое расстояние в стесненных условиях плавания, где требуется часто выбирать и потравливать буксир. Но в этом случае необходимо тщательно осмотреть кнехты, и если они не особенно надежны, то их надо подкрепить (рис.6.54).

Иногда целесообразно буксирный трос закрепить прямо за якорь (рис. 6.56). Наличие тяжелого якоря значительно улучшает работу буксирной линии в целом. Но в этом случае необходимо продумать способ соединения с якорем, так как простое набрасывание огона троса на лапы якоря не обеспечивает надежности соединения из-за возможности перетирания троса об острые края головной части якоря.

^ Если нельзя использовать якорные цепи, то приходится заводить брагу. Брага - стальной трос, который заводят за жесткие корпусные конструкции (рубки, комингсы грузовых люков) с распределением нагрузки на возможно большее число точек, причем без резких перегибов троса (рис. 6.57). На углах под брагу крепят деревянные брусья. Для экстренной отдачи браги используется глаголь-гак.

Рис. 6.56. Варианты крепления буксирного троса за становой якорь: 1 - буксирный трос; 2 - становой якорь; 3 - якорная цепь; 4 - стальной проводник

Рис. 6.57. Крепление буксира за брагу на буксируемом судне: ^ 1 - проводник; 2 - якорная скоба; 3 - скобы-зажимы; 4 - брага; 5 - деревянные брусья на углах комингса люка; 6 - такелажная скоба; 7 - струбцины; 8 - буксирный трос

Рис. 6.58. Крепление буксира за брагу, обнесенную вокруг комингса люка: а - общий вид: 1 - серьги; 2 - брага; б - соединительное устройство: 1 - буксирный трос; 2 - глаголь-гак; 3 - проводник; 4 - брага; 5, 7 - якорные скобы; 6 - тройник

Рис. 6.59. Крепление браги за полуют буксирующего судна: 1 - буксирный трос; 2 - якорная скоба; 3 - концы браги с огонами; 4 - серьги; 5 - деревянные кранцы; 6 - проводник со скобой
Крепление буксирного каната на буксирующем судне (рис. 6.58, 6.59). На корме должна быть предусмотрена возможность легкой и надежной отдачи буксирного каната в случае вынужденной остановки в море и опасного сближения с буксируемым судном, а также внезапной угрозы столкновения.
Данным способом удобнее крепить буксирный канат на равнопалубных судах, проводя брагу вокруг комингса кормового трюма. На кнехт следует накладывать такое число шлагов браги, которое допускается его нагрузкой. Оставшаяся часть тягового усилия должна быть передана на комингс грузового люка или на другие прочные конструкции, расположенные на палубе судна. Трос браги следует брать такой прочности, как и буксирный, или делать его из нескольких шлагов.

Буксировка судов во льдах ледоколами. В тяжелых ледовых условиях или при повреждении проводимых судов может возникнуть необходимость буксировки их ледоколом (рис. 6.60).

Рис. 6.60. Б уксировка транспорт ного судна

Подготовка проводимого судна к буксировке заключается в следующем.

Якоря убирают на палубу, что необходимо для продевания буксирного стропа ледокола через якорные клюзы, а также во избежание поломки якорей и повреждения борта ледокола. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.
^ На баке судна готовят в достаточном количестве бросательные концы и тросы- проводники со скобами для приемки буксира с ледокола.
Заранее готовят все необходимое для принятия и крепления «усов» на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам «усов», которые будут протаскиваться через клюзы на палубу.
Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходящие через якорные клюзы на палубу огоны «усов» связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают деревянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

Рис. 6.61. Буксирное устройство на ледоколе: 1 - лебедка; 2 - стопор Булливана; 3 - буксирная серьга; 4 - блок Николаева; 5 - бензель

Рис. 6.62. Крепление буксирного троса на буксируемом судне: а) - два стропа пропущены через клюзы и соединены при помощи бревна; б) - огоны стропа соединены бензелем; в) - строп пропущен через блок Николаева; г) - блок Николаева 1 - якорная скоба; 2 - бревно; 3 - ветви стропа; 4 - буксирный трос; 5 - бензель

6.5. Грузовое устройство

Грузовым устройством называется комплекс конструкций, механизмов и изделий, предназначенный для грузовых операций силами судна.

Грузовое устройство со стрелами. Основные элементы такого устройства:

мачты или грузовые колонны, которые служат опорой для стрел (на некоторых судах опорой может являться лобовая переборка надстройки);
грузовые стрелы с такелажем и оборудованием для проводки и крепления такелажа;
грузовые лебедки;
грузовые помещения (трюмы и твиндеки) с соответствующим закрытием грузовых люков.

Грузовые мачты. При наличии на судне трех мачт носовую называют фок- мачтой, среднюю - грот-мачтой и кормовую - бизань-мачтой.

Наиболее простой по конструкции является одиночная мачта, которая представляет собой стальную трубу большого диаметра. Для прочного крепления мачты она пропускается через отверстие в верхней палубе - пяртнерс и ее нижний конец - шпор приваривается к настилу нижней палубы или второго дна. Место крепления шпора мачты называется степсом. Кроме крепления к корпусу судна, мачты раскрепляются при помощи стоячего такелажа из жесткого стального троса. Тросы, идущие от мачты к бортам, называются вантами. Спереди мачты поддерживаются штагами, а в корму идут бакштаги.

Для обеспечения необходимого вылета грузовых стрел за борт вместо одиночных мачт устанавливают грузовые колонки и портальные мачты, состоящие из двух мачт - Л-образной или П-образной, которые в верхней части соединены салингом. Салинг служит для крепления троса, который поддерживает стрелу (рис. 6.63). В середине салинга устанавливается стеньга. Верхний конец стеньги заканчивается плоским диском - клотиком.
