Как правильно подобрать зарядник для мобильного устройства или электронной книги. Как заряжать несколько устройств от одной зарядки? Распиновка USB разъемов для навигатора Garmin

Мы живём в век разнообразных гаджетов или устройств, кому как нравится называть. Смартфоны, планшеты, электронные книги и учебники, умные часы, фитнес-браслеты, портативные аудиосистемы, гарнитуры, батарейные блоки - подавляющее большинство этих устройств заряжаются от USB порта. Сейчас даже бритвы и детские игрушки можно зарядить от USB порта. Человека, у которого есть лишь один смартфон или вообще обычный телефон, можно сразу причислять к лику святых. Во многих современных семьях есть целый зоопарк устройств, который требуют периодической зарядки.

Решить вопрос зарядки нескольких устройств одновременно поможет многопортовое USB зарядное устройство. Уверяю, эти шарманки научат ваши гаджеты хорошему поведению. Усаживайтесь поудобнее…

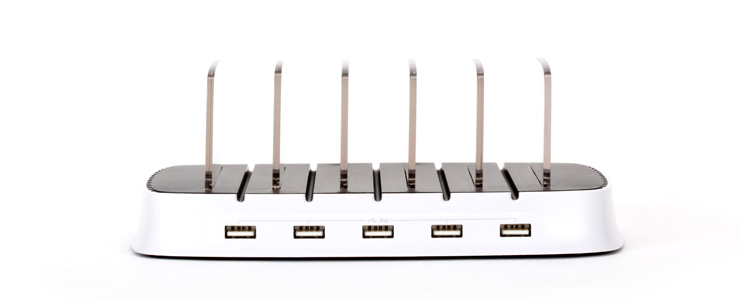

Есть несколько классов таких устройств. Один из них - настольные зарядные устройства. Особенность этого класса в том, что устройство подключается к розетке с помощью сетевого кабеля, а не вставляется в розетку. Это очень полезная и незаменимая вещь в доме. Сегодня я расскажу вам со всеми подробностями о нескольких настольных зарядных устройствах от самых популярных брендов. Будьте готовы к тому, что после прочтения обзора вы захотите подарить одно из устройств себе на Новый год.

Сегодня в обзоре у нас 4 устройства от самых популярных производителей настольных зарядок: Tronsmart TS-UC5PC, ORICO CSA-5U, BlitzWolf 40W 5-Port Desktop Charger, AUKEY PA-U25.

На самом деле устройств должно было быть пять. Но компания Anker , которая делает достаточно популярные зарядки, отказалась предоставить устройство, сообщив, что российский рынок им не интересен, и обзоры не нужны.

С AUKEY вышла тоже смешная история. Связаться с компанией мне не удалось никаким способами (для справки, устройства под брендом AUKEY выпускаются на той же фабрике, что и Tronsmart). Самостоятельно заказал модель AUKEY PA-T1 у одного из продавцов на Aliexpress.

Доставка этого устройства заняла много времени, и это отодвигало время публикования обзора. Наконец-то устройство было получено… К моему удивлению внутри посылки оказалось устройство AUKEY PA-U25, а не PA-T1. На мой вполне логичный вопрос с набором нецензурной лексики китайский продавец ответил: «Чувак, да какая разница, это тоже отличная зарядная станция». Т.к. я заказываю много разных вещей в Китае, то меня это не удивило, случаи бывают разные, я лишь посмеялся и открыл диспут. Но, что есть, то есть - в обзоре буду использовать модель PA-U25.

Рассматривать и тестировать устройства будем на бытовом уровне, чтобы обзор был простой для понимания. Разбирать устройства я не буду (как минимум для двух устройств в сети доступны фотографии внутреннего устройства).

Несколько нагрузочных модулей с USB разъёмом (они состоят из двух резисторов с мощностью рассеивания 10 Вт каждый), нагрузка 1 А или 2 А (в реальности около 0,95 А и 1,9 А). Несколько разных тестеров: KCX-017 - самые распространённые, KWS-10VA для подключения двух нагрузочных модулей, неизвестная модель KEWEISI с поддержкой 9 В. Пирометр. Мультиметр. Набор разных кабелей и переходников.

Посторонний шум

На слух будем проверять, издаёт ли устройство какие-либо звуку с нагрузкой и без нагрузки.

Все тестеры - это простые бытовые приборы, они имеют существенную погрешность измерения, особенно при росте силы тока. Одни и те же измерения будем проводить несколько раз, разными тестерами, а потом брать среднее значение.

Задача этого теста - определить провал напряжение при нагрузке зарядного устройства. Чем меньше провал, тем лучше. Тест будем проводить в несколько этапов:

1. Нагрузка одного порта нагрузочным модулем (2 А). Проверяется каждый порт.
2. Нагрузка двух портов. Проверяются комбинации разных портов.
3. Нагрузка трёх портов. Проверяются комбинации разных портов.

Суммарная сила тока при максимальной нагрузке 7,6 А. Напряжение 4,97 В и выше будем приравнивать к 5 В и будем считать, что провала нет.

Умная зарядка

Во-первых, с помощью мультиметра под нагрузкой проверим, на каких портах замкнуты контакты Data. Для подавляющего большинства устройств, которые поддерживают быструю зарядку, достаточно, чтобы контакты Data были замкнуты. Контроллер заряда это видит и увеличивает силу тока потребления.

Во-вторых, есть некоторые устройства, которым нужно не просто замкнутые контакты Data, а специальная обвязка на этих контактах, с помощью которой устройство определяет «родную» зарядку. Самый распространённый пример - устройства от Apple. Эту поддержку будем проверять с помощью iPad, замеряя силу тока.

Есть ещё разные современные технологии быстрой зарядки, например, Qualcomm Quick Charge 2.0. Но сегодня мы их затрагивать не будем, хоть одно из зарядных устройств (Tronsmart) имеет один порт с поддержкой этой технологии.

Рабочая температура и запах при нагреве

Подключим к зарядному устройству 5 обычных устройств с близким к 0 уровнем заряда (перед каждом тестом устройства разряжаются). Через 20 минут с помощью пирометра замеряем температуру корпуса в разных точках. Проверяем наличие постороннего запаха от нагрева.

Фантомные нажатия

Некачественные зарядные устройства могут быть причиной появление фантомных (самопроизвольных) нажатий на экране смартфона или планшета, причин может быть несколько. У меня в закромах нашёлся древний планшет, который очень привередлив в зарядному устройству. И при любом удобном случае, когда с зарядкой что-то не так, начинает демонстрировать цирковые представления с самопроизвольными нажатиями. Проверять будем с помощью этого планшета.

Отсечка/Ограничение мощности

Т.к. все устройства очень мощные, нужно проверить, как они себя ведут, если на отдельный порт подать нагрузку, превышающую допустимую. Будем потреблять ток силы 4А (в реальности 3,8А) 10 секунд. Т.к. тестер может измерять силу тока до 3,5 А, то его показания могут быть ошибочными, но это не принципиально (главное определить отсечку). В идеальном случае должна сработать защита, и порт или устройство должны временно отключиться. Если отсечки нет, в определенных случаях вся мощь зарядного устройства устремится через тоненький кабель к заряжаемому устройству. Да и самому зарядному устройству не поздоровится. Хоть такие случая единичны и связаны с коротким замыканием или неисправностью заряжаемого устройства, но последствия не самые приятные.

Tronsmart TS-UC5PC

Комплектация

В коробке находятся: зарядное устройство, сетевой шнур питания, кабель micro-USB 1,8 м., «липучка» для укладки кабеля, краткое руководство. В моём обзоре micro-USB кабелей этот кабель уже встречался, он очень хорошего качества.

Зарядное устройство очень компактное. Размеры: 93x60x26 мм. Вес: 158 г. Корпус матовый.

На одном из торцов находятся 5 USB портов. 4 порта с поддержкой технологии VoltIQ - это фирменное название быстрой зарядки от Tronsmart, т.е. контакты Data замкнуты через специальную обвязку, что позволяет некоторым устройствам (в основном устройствам от Apple) потреблять ток максимальной силы. Максимальная сила выдаваемого тока для каждого из портов 2,4 А. Суммарная сила тока на все четыре порта 7,2 А. 1 порт, он имеет синий «язычок», с поддержкой технологии Qualcomm Quick Charge 2.0. Это технология от Qualcomm, которая позволяет использовать напряжение 5, 9 и 12 В, если заряжаемое устройство её поддерживает (с каждым днём таких устройств всё больше). Максимальная сила тока для этого порта 2 А.

Посторонний шум

5 В .
5 В .
5 В .
4 порта: напряжение незначительно проседает на всех портах до 4,88 В .

Устройство легко справляется с тестовой нагрузкой. Лишь при силе тока 7,6 А, что выше заявленных характеристик устройства, наблюдается незначительное проседание напряжения

Умная зарядка

IPad, подключенный к портам VoltIQ, без каких-либо проблем потреблял ток с напряжением 5 В и силой 2 А. При подключении iPad к порту с технологией Qualcomm Quick Charge 2.0 сила тока составила 0,9 А. Т.е. этот порт iPad не определяет как «родной».

Рабочая температура

50 ºC . Посторонних запахов нет.

Фантомные нажатия

Отсутствуют во всех портах.

Отсечка/Ограничение мощности

Подключаем тестер с двумя резисторами. Никакого ограничителя в портах VoltIQ нет. Устройство свободно выдавало силу тока 3,7 А (5 В), т.е. без ограничений. Это не очень хорошо. Порт QC - сила тока была ограничена 2,63 А, напряжение просело до 3,66 В.

ORICO CSA-5U

Комплектация

Внешний вид и технические характеристики

Зарядное устройство очень компактное. Размеры: 98x72x28 мм. Вес: 203 г. Корпус матовый, но верхняя крышка глянцевая. Существуют несколько цветов верхней крышки, при покупке можно выбрать понравившийся цвет. У меня был серый.

На одном из торцов находятся 5 USB портов. В спецификациях (и на самом устройстве) значится, что 2 порта выдают ток максимальной силой 2,4 А, а 3 порта 1 А. Как показало дальнейшее тестирование, все порты абсолютно равнозначны, а надписи лишь вводят в заблуждение. Суммарная сила тока на все порты 7,8 А. Все порты поддерживают технологию Super Charger - это фирменное название быстрой зарядки от ORICO, т.е. контакты Data замкнуты через специальную обвязку, что позволяет некоторым устройствам (в основном устройствам от Apple) потреблять ток максимальной силы

На противоположном торце находится разъём для сетевого кабеля питания.

В верхней крышке имеет небольшое отверстие. Это индикатор работы устройства. Светится он мягким синим цветом.

Посторонний шум

Без нагрузки никаких посторонних шумов нет. С нагрузкой никаких посторонних шумов нет.
Подключаем нагрузочные модули (на практике сила потребляемого тока 1,9 А).

1 любой порт: напряжение не проседает и составляет 5 В . Несмотря на спецификацию и метки, любой порт способен выдавать силу тока 2 А.
2 любых порта: напряжение не проседает и составляет 5 В .
3 любых порта: напряжение не проседает и составляет 5 В .
4 любых порта: напряжение незначительно проседает на всех портах до 4,9 В .

Устройство легко справляется с тестовой нагрузкой. Лишь при силе тока 7,6 А наблюдается незначительное проседание напряжения.

Умная зарядка

Проверка мультиметром показала, что во всех портах контакты Data замкнуты (в конкретном случае через обвязку). Для подавляющего числа устройств этого достаточно, чтобы потреблять ток максимальной силы, если устройства поддерживают быструю зарядку.

Рабочая температура

После 20 минут зарядки 5-ти устройств максимальная температура на корпусе была 45 ºC .Посторонних запахов нет.

Фантомные нажатия

Отсутствуют во всех портах.

Отсечка/Ограничение мощности

Подключаем тестер с двумя нагрузочными модулями. Никакого ограничителя нет. Устройство свободно выдавало ток с силой 3,69 А (5 В), т.е. без ограничений. Это не очень хорошо.

BlitzWolf 40W 5-Port Desktop Charger

Комплектация

В коробке находятся: зарядное устройство, сетевой шнур питания, краткое руководство.

Внешний вид и технические характеристики

Зарядное устройство очень компактное. Размеры: 90x59x26 мм. Вес: 162 г. Корпус глянцевый.

На одном из торцов находятся 5 USB портов. Максимальная сила тока каждого из портов 2,4 А. Суммарная сила тока на все порты 8 А. Все порты поддерживают технологию Power3s - это фирменное название быстрой зарядки от BlitzWolf, т.е. контакты Data замкнуты через специальную обвязку, что позволяет некоторым устройствам (в основном устройствам от Apple) потреблять ток максимальной силы

На противоположном торце находится разъём для сетевого кабеля питания.

Устройство имеет прорезиненные ножки.

Посторонний шум

Без нагрузки и с нагрузкой слышен стрекот, если поднести ухо вплотную к устройству. Но в полной тишине в 10 сантиметрах от устройства ничего не слышно.

Подключаем нагрузочные модули (на практике сила потребляемого тока 1,9 А).

1 любой порт: напряжение не проседает и составляет 5 В .
2 любых порта: напряжение не проседает и составляет 5 В .
3 любых порта: напряжение не проседает и составляет 5 В .
4 любых порта: напряжение не проседает и составляет 5 В .

Устройство легко справляется с тестовой нагрузкой. Даже при суммарной силе тока 7,6 А напряжение не проседает.

Умная зарядка

Проверка мультиметром показала, что во всех портах контакты Data замкнуты (в конкретном случае через обвязку). Для подавляющего числа устройств этого достаточно, чтобы потреблять ток максимальной силы, если устройства поддерживают быструю зарядку.

IPad, подключенный к любому порту, без каких-либо проблем потреблял ток с напряжением 5 В и силой 2 А.

Рабочая температура

После 20 минут зарядки 5-ти устройств максимальная температура на корпусе была 50 ºC . Посторонних запахов нет.

Фантомные нажатия

Отсутствуют во всех портах.

Отсечка/Ограничение мощности

Подключаем тестер с двумя нагрузочными модулями. Никакого ограничителя нет. Устройство свободно выдавало ток с силой 3,63 А (5 В), т.е. без ограничений. Это не очень хорошо.

AUKEY PA-U25

Комплектация

В коробке находятся: зарядное устройство, сетевой шнур питания, краткое руководство и зажим для кабеля.

Внешний вид и технические характеристики

Зарядное устройство крупное и имеет необычную форму круга. Размеры: 120x120x29 мм. Вес: 241 г. Корпус гладкий, но не глянцевый. В центральной верхней части глянцевая вставка.

Все 6 портов смотрят вверх. В спецификациях (и на самом устройстве) значится, что 3 порта выдают ток максимальной силой 2,4 А, а 3 порта 1 А. Как показало дальнейшее тестирование, это соответствует действительности. Суммарная сила тока на все порты 10,2 А. Два порта поддерживают технологию AIPower- это фирменное название быстрой зарядки от AUKEY, т.е. контакты Data замкнуты через специальную обвязку, что позволяет некоторым устройствам (в основном устройствам от Apple) потреблять ток максимальной силы. Снизу есть прорезиненные ножки.

На торце находится разъём для сетевого кабеля питания и тумблер питания.

В верхней крышке имеет небольшое отверстие. Это индикатор работы устройства. Светится он зелёным цветом, очень резкий и неприятный.

Посторонний шум

Без нагрузки слышен стрекот, если поднести ухо вплотную к устройству. Но в полной тишине в 10 сантиметрах от устройства ничего не слышно. С нагрузкой никаких посторонних шумов нет.
Подключаем нагрузочные модули (на практике сила потребляемого тока 1,9 А).

1 порт с меткой 2.4А: напряжение не проседает и составляет 5 В .
1 порт с меткой 1А: срабатывает защита/отсечка, порт отключается.
2 порта с меткой 2.4А: напряжение не проседает и составляет 5 В .
3 порта с меткой 2.4А: напряжение не проседает и составляет 5 В .

Дополнительно используем нагрузку с силой тока 1 А.

3 порта с меткой 2.4А и 1 порт с меткой 1А: напряжение не проседает и составляет 5 В .
3 порта с меткой 2.4А и 2 порта с меткой 1А: напряжение не проседает и составляет 5 В .

Устройство легко справляется с тестовой нагрузкой.

Умная зарядка

Проверка мультиметром показала, что только в двух портах AIPower контакты Data замкнуты (в конкретном случае через обвязку). Для подавляющего числа устройств этого достаточно, чтобы потреблять ток максимальной силы, если устройства поддерживают быструю зарядку. С остальными портами многие устройства не смогут задействовать быструю зарядку и будут потреблять ток с ограниченной силой.

IPad, подключенный к портам AIPower, без каких-либо проблем потреблял ток с напряжением 5 В и силой 2 А. В остальных портах сила тока составляла 0,93 А.

Рабочая температура

После 20 минут зарядки 5-ти устройств максимальная температура на корпусе была 40 ºC . Посторонних запахов нет.

Фантомные нажатия

Отсутствуют во всех портах.

Отсечка/Ограничение мощности

Подключаем тестер с двумя нагрузочными модулями. На любом из портов срабатывает отсечка, порт отключается. Незатронутые порты продолжают работать. Защита отличная.

Заключение

Зарядные устройства Tronsmart TS-UC5PC, ORICO CSA-5U и BlitzWolf 40W 5-Port Desktop Charger являются почти идеальными. Все они имеют компактный размер, полностью соответствуют заявленным характеристикам и могут обеспечить идеальную зарядку любых ваших устройств. Устройство от Tronsmart имеет порт с поддержкой Qualcomm Quick Charge 2.0. Устройство от ORICO абсолютно бесшумное из всех протестированных зарядок. Устройство от Blitzwolf способно удовлетворить аппетит 4 устройств с силой тока 2А на каждое без просадки напряжения. Но у всех трёх зарядок отсутствует система ограничения мощности на отдельных портах.

AUKEY PA-U25 имеет неудобный форм-фактор (субъективно) и большой размер, неудобное разделение портов по мощностям - нужно постоянно думать, к какому порту подключить устройство. Устройство полностью соответствует заявленным характеристикам. Уровень защиты у этого зарядного устройства просто превосходен – отключение индивидуальных портов при превышение силы тока и центральный выключатель. И рабочая температура устройства оказалась самая низкая из тестируемых.
можно в .

После тестирования более 10 USB кабелей, купленных на Алиэкпресс (), мне стало интересно, какая зарядка для телефона лучше?
По-большому счету, все зарядки примерно одинаковы и все заряжают смартфоны или планшеты, но некоторые это делают быстрей. Все зависит от качества комплектующих и схемы питания.

Допустим у вас есть девайс (например Powerbank на 10000 мАч) , которым вы пользуетесь каждый день. Вечером ставите девайс на зарядку, но утром обнаруживаете, что устройство не зарядилось полностью.
Это нормальная ситуация, если у вас плохой БП. Если на выходе БП выдает 0.5А, то для зарядки 1000мАч в лучшем случае потребуется 2 часа, а для зарядки 10А потребует 20 часов. Это самый плохой вариант.
Но, слава Богу, такие зарядные устройства — практически исключение (хотя как покажет тест — не совсем!), но зарядки, которые выдают на выходе 1А — достаточно часто встречаются, и для полной зарядки 10А потребуется 10 часов, что тоже не очень хорошо.
С хорошей зарядкой на 2.0А вам потребуется в 4 раза меньше времени в первом случае и в 2 раза меньше времени во втором случае.

Для тестирование понадобилось:

• USB лучший провод

USB зарядки:

Хотел протестировать еще около 5 популярных зарядок, но они зависли на почте и так и не пришли. Возможно добавлю их в обзор чуть позже.
* Тестировать каждую зарядку с помощью «нормального» вольтметра\амперметра — нет времени. Примерные характеристики будут видны и с УСБ-тестером.
Данный обзор не претендует на истину, а лишь может помочь определиться с выбором покупки, а также помочь сэкономить деньги при покупке USB зарядки в Китае (на Алиэкпресс).

4 USB travel

No Name зарядка на 4 УСБ порта — два с выходом по 1А и два с выходом по 2.1А. Зарядка добротно собрана и несмотря на съемную евро вилку — не люфтит.

Заявленные характеристики: 5.1В — 1А и 5.1В — 2.1А. Встроенный синий светодиод выключить нельзя, но он не сильно светит.

Chuwi

Очень удивила и понравилась зарядка Chuwi:

Симпатичная упаковка, очень хорошая сборка, матовый пластик. По характеристикам обещают 5В — 2А.

Чем-то похожа на OnePlus One.

Nillkin

По совету пользователей, конечно же, приобрел зарядку от Nillkina. Надеюсь, что проживет она дольше, чем УСБ провод...

Производитель обещает 5В -2А на выходе. Зарядка имеет несколько сертификаций качества.Онлайн верификацию проходит на ура:

Есть пару недостатков, которые сразу бросаются в глаза:
1) Корпус выполнен из глянцевого пластика, на котором остаются отпечатки пальцев
2) Китайская вилка. Такая большая компания, как Ниллкин, могла бы позаботиться и о евро версии зарядки.
Update: версия с евро вилкой существует. Второй недостаток удаляется...

HTC TC E250

Данная зарядка осталась в наследство от старого смартфона, но почему-то очень плохо заряжала смартфоны. После тестирования станет ясно почему. Output: 5V — 1A.

iTechnology 3 Usb SG-TC06 зарядка

iTechnology — зарядка гонконгской фирмы, до сегодняшнего дня мне неизвестная. Хороший принт и приличная сборка, евро вилка. Заинтересовала тем, что имеет 3 УСБ выхода. Один из портов промаркирован 2.4А, остальные по 1А. Поставляется в обычной белой коробке с двумя усб проводами.

iTecnology 4 Usb SG-TC09E

Можно сказать, что SG-TC09E — это старшая версия iTecnology SG-TC06 с 4 усб выходами. Два по 2.1А и два по 1.0А. Поставляется в отдельной коробке с двумя усб проводами.
Производитель обещает сумарную мощность на выходе 5.0В и 4.2а (2.1А+2.1А+1.0А+1.0А).

Торцы перфорированы для улучшенной вентиляции.
К сборке имеется только одна претензия. Немножко люфтит вилка, но не критично + лечится. А так, в целом, очень хорошие впечатления оставила.

Jiayu — Travel Charger

Дефолтная зарядка Jiayu S3 с евровилкой. Характеристики на выход: 5.0В — 1000мА

Lenovo C-P32

Стандартная зарядка, поставляющаяся в комплекте с смартфоном К900. Заявленные характеристик 5.2В — 2.0А.

Meizu UP0520

Малютка Мейзу — зарядка из комплекта от Мейзу М1 Ноте. Маленькая, качественно собранная (хоть здесь не оплошали). Заявленные характеристики 5В — 2А.

Да бы избежать лишних проводов была выбрана зарядка с встроенным БП — DCF-4U. Забегая немного вперед — это лучшая стационарная зарядка за свои деньги на два и более усб выхода.

Упакована очень надежно, поставляется в отдельной картонной коробке. Кроме самой зарядки в коробке еще провод питания с евровилкой, а также инструкция на английском.

Имеет 4 USB выхода: два для быстрой зарядки по 2100мА и два обычных по 1000мА, 5В.
Единственный минус для меня — это очень яркий светодиод, который нужно или закрашивать или же отключать. Светит аки маяк.

OnePlus

Зарядка, идущая в комплекте с 1+1. Хорошее качество сборки. Выдает 5В -2А.

OEM #1 ETAOU10BE

ОЕМ китайская зарядка с двумя USB выходами. Похожие зарядки продавал Sharegood за 1.5 доллара. Характеристики указаны на русском, правда отпечатаны ужасно.
Обещают 5В -2А. Над каждым выходом написано: for Ipad или for GalaxyTab.

OEM #2 ETAOU10BE +MicroUSB провод

Зарядка с загадочным названием ETAOU10BE, со встроенным микроУСБ проводом. Заявленные характеристики: 5В -0.7А.

OEM #3 Double USB AC Adapter

Небольшая кубическая зарядка с двумя усб портами на 1А и 2.1а. Выпускается в двух вариант: Black и White. Характеристики: 5В — 2100мА.

OEM #4 DS96000

Самая дешевая зарядка на Алиэкпресс за 70 центов с доставкой. Очень тонкая +с евровилкой. Обещающая мощность на выходе: 5В- 1А.

TCL WCN1A5V00-04

Зарядка поставляемая вместе со смартфоном TCL S720. Очень интересное решение со складывающейся вилкой. Единственный минус — это только 5В-1А на выходе.

Ulefon

Комплектная зарядка, идущая вместе со смартфоном Ulefon Be Pro. Симпатичная упаковка, евро вилка. Выходная мощность: 5В-1А.

Xiaomi MDY-03-EC

Зарядка из комплекта Mi Pad. Если бы не глянцевый корпус, то можно было бы сказать, что это копия Lenovo C-P32 Заявленные характеристики: 5В — 2А.

Yi A8-501000

Xiaoyi — комплектная зарядка камеры Xiaomi Yi. Выходная мощность: 5В — 1000мА.

Некоторые результаты тестирования были ожидаемые и прогнозируемые:

Зарядка выдает эталонные 5.03В — 1.71А при подключении 1 девайса, 5.00В — 1.71А при подключении двух девайсов, 4.97В-1.71А при подключении трех девайсов.

Неожиданным результатом удивила зарядка iTecnology 4 USB :

Зарядка выдавал стабильные 5.11В — 1.71А при одном, двух, трех подключенных устройствах. Та же Orico чуть-чуть проседала...

Зарядка iTecnology 3USB так же приятно удивила, особенно учитывая цену:

• 1 подключенное устройство 4.97В — 1.68А
• 2 подключенных устройства 4.94В — 1.65А
• 3 подключенных устройства 4.95В — 1.68А

В ходе тестирования обнаружился единственный минус: несмотря на отличные результаты, зарядка издавала не очень приятный звук и всем своим «жужжанием» демонстрировала, что жить ей осталось недолго. Жалко, очень жалко.

Китайский ноунейм, несмотря на просадку, при подключении нескольких устройств, в любом случае показал неплохие результаты:

• 1 подключенное устройство 5.14В — 1.71А
• 2 подключенных устройства 4.94В — 1.66А
• 3 подключенных устройства 4.77В — 1.41А

От этой зарядки ожидал худшего, но в итоге неплохо справляется даже с 2-3 подключенными дейвайсами.

NoName сборка :

OEM #4 DS96000 : 4.45В — 0.45А - качество равно пропорционально уплаченной сумме. Надеюсь, кто-то прочтет этот обзор перед покупкой, и не потратит зря 70 центов 😉

OEM #3 Double USB AC Adapter :

Несмотря на маркировку в 2.1А на одном из выходе зарядка выдает всего лишь 4.63В- 1.01 А, а на 1А выходе выдает — 4.6В и 0.99А.

Покупать также не советую. Продавец вернул деньги за фейковый товар.

OEM #2 ETAOU10BE+МикроУСБ провод :

Еще одна загадка китайпрома: 4.46В и 0.48А. К покупке явно не рекомендую.

OEM #1 ETAOU10BE Dual-port :

Двухпортовая зарядка продемонстрировала неплохой результат:

• 1 подключенное устройство 5.00В — 1.61А
• 2 подключенных устройства 4.77В — 1.14А

Эталонные 5.00В и 1.61 А от такой малютки застали меня врасплох. Не думал не гадал, что сможет выжать из себя столько, тем более после теста OEM #2. Но за все надо платить.

Зарядка греется неимоверно (~60-70 градусов). Жалко, что высокая температура свела на 0 впечатления о зарядке. Но опять же... Дешево не значит качественно.

Middle-End зарядки :

Xiaomi :
Зарядку Xiaomi я уже тестировал раньше, но все же повторюсь: 5.26В-1.71А. Очень хорошая зарядка, тем более, что идет бесплатно в комплекте с планшетом.
Lenovo C-P32 :
Зарядка Леново также участвовала в тестировании раньше. Показала идентичный результат Xiaomi:5.26В-1.71А.
Meizu Note :
А вот здесь действительно ждал сюрприз. После ужасного качества сборки Мейзу М1 Ноте я предполагал, что и зарядка будет такая же...А нет, малютка Мейзу показала следующий результат: 5.18В — 1.71А. Что самое интересное — зарядка конечно грелась, но не превышала 45-50 градусов.
Nillkin :
Зарядка от Ниллкина: 5.09В-1.71А. Особо не греется при зарядке. За свои деньги отличный выбор.
Chuwi :
Раньше я не имел счастья тестировать продукцию данной компании. Поэтому результат тестирования этой зарядки интересовал больше всего.
Вот, что показала зарядка от Чуви: 5.20В и 1.71А.

TCL, HTC, Ulefon, Jiayu, XiaoYi

Кратко говоря, все эти зарядки занижали вольтаж, но по Амперам -соответствуют заявленными характеристикам и даже чуточку их превышают:

• TCL: 4.66В — 1.11А
• Jiayu: 4.71В — 1.24A
• Ulefon: 4.63В — 1.04А
• Xiaoyi: 4.66В — 1.11А

По поводу HTC. Как и писалось ранее, зарядка практически не заряжала смартфон. На практике же зарядка постоянно включалась и выключалась.

Показывая сначала 8.88V — 8.88A, а после секундной задержки показывала 5.11В и 0.45. И так по кругу. Естественно, что таким образом смартфон даже за ночь зарядиться не мог.

Из-за того, что зарядки не одинаковые по типу (разное количество UBS выходов), выбрать победителя единогласно достаточно тяжело.
Если речь идет о стационарных домашних зарядках, тогда советую выбрать Orico либо iTecnology. Они практически одинаковые, хотя Orico фирма достаточно давно известная и проверенная временем (+ есть зарядки на любой вкус и цвет 3 УСб выхода\ 4 Усб выхода с БП или без\ 5УСб и т.д).

Из портативного сегмента с одним USB выходом советую двумя руками Nillkin Charger:

1. 100% защита от подделки.
2. Евро вилка.
3. Соответствует заявленными характеристиками.

Если же вам нужно больше одного УСБ порта, тогда присмотритесь к 4 USB travel. Достаточно неплохая зарядка. Сменная вилка, хорошее качество сборки.
Возможно, когда приедет зарядка Vojo на два USB порта я изменю свое решение.

Из непокупных зарядок: OnePlus=Lenovo+Xiaomi=Chuwi — все они практически одинаковые.

Из No Name сегмента тяжело выбрать (все зарядки сомнительного качества), тогда либо:
а) Dual-port
b) OEM #1 ETAOU10BE Dual-port c обязательной доработкой.

*Disclaimer: Данный тест\обзор не претендует на истину или профессиональное тестирование.

Зарядное устройство - вещь привычная, нужная и полезная. Чтобы держать его под рукой, многие подключают адаптер питания прямо на рабочем месте, возле монитора. Иногда устройств несколько, и тогда один девайс “ждёт” своей очереди, пока другой восстанавливает заряд батареи.

Однако когда устройств для зарядки много, начинается хаос, путаница, и появляется ощущение беспорядка. В некоторых офисах можно наблюдать вообще эпическую картину, когда на отдельном, специально выделенном для этого месте, лежат десятки кабелей для зарядки всевозможных устройств. Все это отнимает пространство и создает неразбериху на столе. Избавиться от этой проблемы поможет компактное устройство PowerDock 5, позволяющее легко организовать массовую зарядку пяти устройств.

Оно представляет собой компактную станцию для зарядки нескольких устройств одновременно. С помощью PowerDock 5 вы можете заряжать сразу до пяти iPhone, iPad или iPod, а если асбтрагироваться от Apple-тематики, то вообще пяти любых устройств. Мультидок для зарядки напоминает плоский хаб. Сбоку расположены пять разъемов USB. Заряжаемые устройства располагаются вертикально, в специальных отсеках PowerDock 5. Прозрачные стенки перегородок отсеков делают зарядную станцию похожей на витрину магазина (в особенности, когда устройства стоят на зарядке). Размер зарядной станции подобран таким образом, что любое заряжаемое устройство, будь то iPod, iPhone или iPad, смотрятся в отсеке гармонично - не теряются и не выпадают. Крупные планшетные ПК слегка выступают за основу, а крохотные iPod немного не достают в отсеке до краев мультидока.

Удручает то, что производитель не позаботился о том, чтобы включить в поставку комплект из пяти кабелей. Обычные переходники могут быть длинными, а в данном случае было бы логично использовать короткие кабели, которые бы аккуратно соединяли устройства с зарядной станцией.

Станция имеет довольно неплохую мощность заряда - до десяти ватт. Для каждого из пяти портов устройство обеспечивает напряжение пять вольт (стандартное значение шины USB) и силу тока до 2,1 А.

В принципе, на этой станции можно заряжать любые гаджеты, совместимые с указанными выше параметрами. Нужно только принять во внимание, что время заряда на станции может отличаться от “родных” значений в техпаспорте. Светящийся индикатор над каждым портом сигнализирует о готовности станции заряжать смартфоны, плееры и планшеты.

Красивый внешний вид, компактные размеры и отсутствие беспорядка на столе - по нашему мнению, это убедительные аргументы в пользу покупки такого аксессуара. Но цена в сотню баксов и отсутствие кабелей заставляют задуматься над покупкой.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус - на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Рассчитывать при заказе на то, что за 1,95$. я получу честные 2 А, да еще с 2-мя портами, конечно, я не стал. На БИКе оно появилось недавно, отзывов к моменту заказа не было, заказал из интереса и в меньшей степени - практической необходимости. В общем, зарядное по первым впечатлениям за свою цену достойно внимания, выдает около 1 А на нагрузке.

За потрохами и подробностями - прошу под кат.

Вилка для наших розеток. Зарядное устройство можно заказать в черном и белом цвете. Обозревать буду белый вариант. Китайцы, встречал в сети случаи с дешевыми зарядками, имеют привычку иногда менять начинку в зависимости от цвета, так что, заказывая черное, нет никаких гарантий, что в нем ничего не изменится. Интрига состоялась, теперь перейдем к обзору.

Технические характеристики, заявленные производителем:

Модель: ZY-1320
Вход: AC 100-220V 50-60Hz
Выход: 5V 2100mA

На борту имеем 2 USB порта, на одном из которых гордо красуется надпись 2.1A For IPad, а на втором - скромная 1.0A Others.


Наклонный шрифт в обозначении ампер и расположенная вертикально посередине точка десятичных значений, предлагают попробовать всем известную пословицу в ее модифицированном варианте - «не доверяй и проверяй». Чем мы, собственно, дальше и займемся.

Разобрав, видим 2 «блина», соединенные шлейфом.

В раскрытом положении.




Параллельная распайка на плате дает понять, что 2 USB порта, с красивыми надписями, указывающими на различные нагрузки - есть банальная китайская уловка и привычка завышать техническую ценность того или иного устройства соответствующим набором символов.
По факту, подключая к одному или второму USB порту вы ничего не измените, питание идет с одного источника.
Кстати, порт именуемый 1.0 А Others оказался не очень качественным и плохо контачит, нуждаясь в шевелении для того, чтобы поймать заряд. Второй нормальный.

Импровизированное сопротивление в 5 Ом из нихрома позволит посмотреть вольтамперные под нагрузкой 1 А (Провода тестера укомплектованы собственным сопротивлением, на высокую точность претензий нет).

Видим 0,85 А и напряжение в 5,06 В, измеренное известным местному кругу USB-charger"ом. В принципе, нормально.

Итак, с нагрузкой в 5 Ом зарядное справилось нормально. Для смартфонов и более-менее простых power bank"ов пойдет.

Изменяем сопротивление нагрузки до 2,5 Ом для получения заявленных 2 А.

А сейчас, смысловое ядро, оно же безжалостный обличитель китайских дешевый надписей - результат вышеупомянтой нагрузки!


FAIL. Конечно, этого следовало ожидать вспомнив о цене и конструкции, но особенность русской души в тайных своих уголках, кому как не местным обитателям известно, всегда держит веру в существование флешек на 100500 гигов за 2 рубля. Так что, попытка не могла не состояться.)

Charger Doctor имеет нижний предел измерения напряжения в 3,5 В, который был пересечен, повторно измеренная напруга тестером.

Вольтамперные при зарядке Power Bank.

Режим заряда Power Bank:
I = 0.93 A
U = 5.08 В

Напряжение близко к оптимальному значению, потребляемый ток к максимальному. Из этих характеристик можно сделать вывод, что мощность немногим меньше 5 Вт.

В процессе эксплуатации, при режиме потребления 0,9А, устройство не перегревается и, на первый взгляд, не думает переключаться в режим петарды. Если что-то изменится, обзор дополню и изменю.

Подводя итог, зарядное можно охарактеризовать как интересное предложение за свою цену, если понимать, что ожидать от него разноканальной нагрузки с сумарным амперажом в 3 А не стоит. Это 1 А зарядное с 2-мя «маркетинговыми» USB портами. Хотя, с другой стороны, второй можно условно считать запасным. Правда, у меня один оказался глючным. Надеюсь, Вам повезет больше.)

Всем спасибо за внимание!

update

Допилинг

Обозреваемое зу, судя по схеме и надписи For IPad, позиционируется для использования в Apple устройствах, у которых принцип различия зарядки от компьютера отличается от остального большинства.
Для яблоко-девайсов:

Для подавляющего большинства:

Перемычка между data+ и data- дает понять большинству современных устройств, что те подключены к источнику, способному отдать от 1 А и больше. Если ее нет, то зарядка протекает с током не более 0.5 А, стандартным для USB 2.0 портов компьютера.
В обозреваемом же зу распаяны резисторы, использующиеся в яблочных схемах опознавания внешнего источника питания.
Для тех, кто не является владельцем Apple устройств или кто не планирует их заряжать, есть смысл произвести незначительные схематические изменения для того, чтобы зарядное было более универсальным.
Со схемой по умолчанию, смартфон Lenovo брал от устройства 0,46 А, тогда как повербанк из инфы выше ел в 2 раза больше.То есть, устройство работало в пол силы из-за того, что потребитель «не знал» о имеющихся мощностях.
Нужно произвести следующие изменения, чтобы сделать зарядку универсальной:

Планирую купить +9 Добавить в избранное Обзор понравился +21 +60
