Принцип устройства диагностических рентгеновских аппаратов и управление ими. Как работает рентген излучение с контрастным веществом и вредно ли оно Механизмы, необходимые для нормального функционирования кабинета лучевой диагностики

Независимо от мощности и характера эксплуатации каждый рентгеновский аппарат состоит из рентгеновской трубки, автотрансформатора, высоковольтного (повышающего) и накального (понижающего) трансформаторов, контактора (электромагнитного рубильника) и реле времени. Стационарные и передвижные установки имеют также электронные выпрямители - кенотроны.

Рентгеновская трубка в аппарате служит генератором рентгеновых лучей. В зависимости от назначения и мощности аппарата может иметь различные размеры и форму. Трубка представляет собой стеклянный баллон, в который впаяно два электрода: катод и анод (рис. 4). В баллоне создан технически достижимый вакуум, степень которого составляет 10 мм ртутного столба.

Катод трубки состоит из вольфрамовой нити, выполненной в виде спирали, которая помещена в корытце или чашечку. Оба конца спирали выведены наружу для подключения к источнику тока. Спираль нагревается электрическим током малого напряжения до температуры порядка 2500°С, при этом нить испускает электроны, т.е. наблюдается явление электронной эмиссии. Выпускаются также двухфокусные трубки с двумя параллельными спиралями - малой и большой. Малая спираль предназначена для исследований, требующих малой мощности аппарата, а большая - для снимков или просвечивания крупных участков тела. Анод трубки представляет собой массивный металлический стержень, впаянный с противоположной от катода стороны баллона. На нем имеется прямоугольная тугоплавкая вольфрамовая пластина - зеркало анода. При работе трубки зеркало сильно нагревается, поэтому имеются специальные приспособления для охлаждения анода. С этой же целью разработаны трубки с вращающимся анодом, благодаря чему место, на которое падают электроны, постоянно меняется и успевает охладиться. Каждая рентгеновская трубка имеет маркировку, которая указывает секундную мощность в киловаттах (кВт), род зашиты, ее назначение, вид охлаждения, номер модели и максимальное рабочее напряжение в киловольтах (кВ). Например, в рентгеновском аппарате "Арман-1" (модель 8ЛЗ) используется трубка типа 1,6-БДМ9-90. Это значит, что трубка мощностью 1,6 кВт предназначена для работы в защитной (бакелитовой) оболочке, диагностическая, с масляным охлаждением, модель 9, рассчитана на напряжение не выше 90 кВ. В передвижных рентгеновских аппаратах 12П5 и 12ВЗ используется трубка типа 6-10-БДМ8-125, двухфокусная, с вращающимся анодом. При этом первая цифра обозначает мощность малого фокуса - б кВт, вторая - мощность большого фокуса - 10 кВт. Остальные буквы и цифры имеют те же значения, что и у однофокусных трубок. Мощность трубки рассчитывается исходя из того, что 1 мманодного зеркала за, секунду может рассеять 200 ватт энергии. Поэтому, если22 площадь зеркала равна 50 мм, то мощность трубки - 10 кВт (200 Вт х 50 мм). Автотрансформатор является основным источником электрического тока для всех частей аппарата. Он позволяет повышать или понижать подаваемое к нему напряжение в 2-3 раза. Благодаря этому рентгеновский аппарат можно подключать в сеть переменного тока с любым напряжением (127, 220, 380 В). Через определенное число витков обмотки автотрансформатора делают отведения, позволяющие получать напряжение от нескольких до 380 вольт. В современных стационарных и передвижных рентгеновских установках вместо автотрансформатора с отводами применяют вариатор, обеспечивающий плавную регулировку подводимого от сети напряжения и рабочего напряжения на трубке (последнее регулируется от 40 до 125 кВ).

Высоковольтный (повышающий) трансформатор служит для повышения напряжения электрического тока до 40-200 кВ, подаваемого на катод и анод. Коэффициент трансформации повышающих трансформаторов, применяемых в стационарных аппаратах, равен 1:500 и более. Например, если на первичную обмотку подать напряжение в 220 В, то во вторичной обмотке напряжение будет равняться 110 кВ, Для диагностических целей применяют напряжение от 40 до 100 кВ, а для терапевтических - до 200 и более кВ.

Накалъный (понижающий) трансформатор служит для преобразования переменного сетевого тока напряжением 110-220 В в ток 6-15 В для накала спирали рентгеновской трубки и кенотронов. Высоковольтный и накальный трансформаторы в стационарных и передвижных рентгеновских аппаратах помешаются в специальном металлическом баке, заполненном трансформаторным маслом, которое обеспечивает их охлаждение и изоляцию от тока высокого напряжения.

Простейший рентгеновский аппарат состоит из рентгеновской трубки, накального и высоковольтного трансформаторов. Такие установки работают на полуволне переменного электрического тока и являются самыми простыми и наименее мощными, поскольку излучают рентгеновские лучи только в момент, когда на катоде будет отрицательный, а на аноде положительный заряды. То есть при питании от сетевого переменного электрического тока аппарат, включенный на 1 секунду, фактически будет испускать лучи в течение половины секунды через каждый полупериод переменного тока. Такую схему имеют переносные, малогабаритные рентгеновские аппараты.

В стационарных, более мощных аппаратах используют оба направления питающего переменного тока. Это достигается применением высоковольтных выпрямителей - кенотронов. Кенотрон служит для выпрямления тока высокого напряжения, поступающего от высоковольтного трансформатора к электродам рентгеновской трубки. По устройству кенотрон представляет собой стеклянный баллон с двумя впаянными вольфрамовыми электродами, внутри которого создан вакуум. Кенотрон пропускает ток только в одном направлении - от катода к аноду. Собранные в определенной последовательности 4 кенотрона обеспечивают полное использование рентгеновской трубкой обоих полуволн переменного тока. В настоящее время в качестве высоковольтных выпрямителей используются селеновые диоды.

Контактор (электромагнитный рубильник) служит для автоматического включения и выключения тока, поступающего от автотрансформатора к первичной обмотке высоковольтного трансформатора.

Реле времени - прибор для включения питания высоковольтного трансформатора на заданное (от сотых долей до десятков секунд) время. Кроме основных составных частей, рентгеновские аппараты обычно имеют различные включающие и регулирующие приспособления, а также измерительные приборы, позволяющие судить о количестве и качестве используемого излучения. Как правило, измерительные приборы смонтированы вместе в пульте управления. В зависимости от назначения и мощности рентгеновские диагностические аппараты подразделяются на стационарные (рабочее напряжение, подаваемое на трубку 100150 кВ, сила тока - 60-1000 мА), передвижные (60-125 кВ и 10-300 мА) и переносные (50-85 кВи 5-15 мА).

Принцип работы рентгеновских аппаратов. Напряжение от электрической сети подается к пульту управления, в котором оно регулируется с помощью автотрансформатора и затем подается на первичную обмотку повышающего трансформатора, в котором напряжение возрастает в 500 и более раз. Автотрансформатор и повышающий трансформатор соединяются через контактор для включения и выключения высокого напряжения.

От вторичной обмотки повышающего трансформатора напряжение подается на рентгеновскую трубку. В аппаратах малой мощности напряжение на трубку подается непосредственно, а в стационарных аппаратах - через кенотроны или селеновые диоды, которые преобразуют переменный ток трансформатора в постоянный пульсирующий.

Степень накала спирали трубки регулируется посредством реостата (регулировка накала), стабилизатора (поддерживает неизменное напряжение) и компенсатора (делает ток рентгеновской трубки независимым от величины высокого напряжения). Спираль накала катода рентгеновской трубки питается от понижающего трансформатора.

По характеру защиты рентгеновские аппараты подразделяются на блокаппараты и кабельные. В первых высоковольтные узлы (повышающий трансформатор, выпрямитель, трубка) заключены в один металлический корпусный блок. Это в основном переносные, маломощные аппараты типа "Арман-1". В кабельных установках рентгеновская трубка расположена отдельно.

Диагностические рентгеновские аппараты. Аппарат рентгеновский диагностический переносной "Арман-1", модель 8ЛЗ. Предназначен для получения рентгеновских снимков любой области тела мелких животных, головы, шеи, конечностей и хвоста крупных животных. Аппарат экономичен, прост в эксплуатации, портативен. В нем рабочее напряжение на трубке не зависит от колебаний напряжения и сопротивления питающей сети. Пригоден для работы в полевых условиях, на фермах и т.д.

По схеме представляет собой безкенотронный аппарат. Состоит из моноблока, пульта управления и штатива. Моноблок представляет собой запаянный стальной блок с трансформаторным маслом, в котором расположены рентгеновская трубка и высоковольтный трансформатор. Крепится на штативе и может поворачиваться в разных направлениях. Пульт управления с выносным кабелем длиной 3 м помещен в пластмассовый кожух. Он имеет переключатель миллиамперсекунд, кнопку снимков и световой сигнализатор анодного тока трубки.

Напряжение питания - 220 В, частота - 50 Герц (Гц). Напряжение на рентгеновскую трубку - 75 кВ. Анодный ток - 18 миллиампер (мА). Габаритные размеры - 855x790x1925 мм, масса-36 кг, в разобранном виде помещается в четырех небольших специальных футлярах. Аппарат рентгеновский диагностический передвижной 12П5. На его базе специально для ветеринарной медицины разработан рентгеновский передвижной аппарат 12В-3 (рис. 6). Он предназначен для диагностических исследований в условиях ветеринарных лечебных учреждений, клиник, специальных учебных заведений. Его можно использовать также при выездах в хозяйства. Рентгенап- паратом производят снимки любой части тела мелких животных, головы, шеи, грудной клетки и конечностей крупных животных.

Аппарат состоит из рентгеновской трубки, генераторного устройства и пульта управления. Трубка двухфокусная, с вращающимся анодом. Помещена в защитный кожух с масляной изоляцией. Генераторное устройство состоит из повышающего и понижающего трансформаторов, высоковольтных полупроводниковых выпрямителей (селеновые диоды). Эти элементы расположены в баке, наполненном трансформаторным маслом. На панели управления расположен вольтметр для контроля напряжения сети и миллиамперметр для измерения анодного тока трубки. Имеются также переключатели выдержек времени, малого и большого фокусов, рукоятки управления работой различных узлов аппарата. Напряжение питания - 220/380 В, частота - 50 Гц. Напряжение на рентгеновскую трубку - от 40 до 125 кВ. Максимальная потребляемая мощность - до 15 кВт (кратковременно). Габаритные размеры - 2460x650x1950 мм, масса - 320 кг, при перевозке разбирается на отдельные узлы: тележку, штангу, трубку. Рентгеновский ветеринарный передвижной аппарат 12В-3 дополнительно снабжен экраном для просвечивания, что позволяет производить на нем не только снимки, но и рентгеноскопию любой части тела животных. Экраносъемочная фиксационная приставка имеет крепления для синхронного движения рентгеновской трубки и экрана.

Рентгеновские аппараты - это устройства, применяемые в медицине для диагностики и терапии, в различных областях промышленности - для выявления качества сырья или конечного продукта, в других сферах деятельности человека - для определенных целей в соответствии с потребностью общества.

Великое изобретение

Год 1895 стал знаменательным в жизни Им было открыто излучение, которое в будущем назвали рентгеновским. Для проведения опытов германский ученый изобрел специальную трубку, с помощью которой он изучал малоизвестное излучение. Чтобы стало возможным применять эти лучи, изобретались различные устройства. Так появился рентгеновский аппарат.

Его стали применять в хирургии. Позже фотографирование тела человека, где мягкие ткани пропускают лучи, а кости - задерживают, стали называть рентгеноскопией. Первым в истории человечества рентгеновским снимком был снимок руки жены изобретателя с обручальным кольцом на пальце. Это было поистине великое изобретение.

Через некоторое время рентгеновские трубки стали использовать не только в медицинских целях. Они стали необходимыми во многих областях промышленности. К ученому обращались с многочисленными предложениями о продаже прав на использование изобретения, но он отказывался, так как не считал его доходным. В начале двадцатого века рентгеновские трубки получили широкое распространение и использование во всем мире. Сегодня учеными разных стран сделаны многочисленные открытия не только в медицине, но и в космосе и других областях.

Устройство

Рентгеновский аппарат состоит:

• Из одной или нескольких трубочек, которые называют излучателями.
• Питающего устройства, предназначенного для обеспечения электроэнергией и регулирования радиационных параметров.
• В входят штативы, с помощью которых можно им управлять.
• Устройства, преобразующего рентгеновское излучение в видимое изображение, которое становится доступным для наблюдения.

А теперь немного подробней. Аппарат защищен толстым свинцовым корпусом. Атомы этого металла хорошо поглощают рентгеновские лучи, что обеспечивает безопасность персонала и точно направляет лучи на объект исследования через сделанное в корпусе отверстие. Такие аппараты успешно работают в аэропортах. С их помощью быстро проводится проверка багажа на предмет наличия металлических предметов.

Классификация

В зависимости от условий эксплуатации и конструкции рентгеновские аппараты бывают:

• Стационарные: ими оборудуют специальные рентгеновские кабинеты.
• Передвижные: они предназначены для работы в операционных и травматологических отделениях, палатах, на дому.
• Перевозимые к месту назначения на специальных машинах.
• Переносные, дентальные, импульсные.

В зависимости от назначения рентгеновские аппараты разделяют:

• На специализированные, которые по условиям и методам исследования бывают флюорографические и томографические.
• Аппараты общего назначения.

В зависимости от области применения различают аппараты:

• Дентальные.
• Для урологических исследований.
• Нейрорентгенодиагностики.
• Ангиографии.

Как получить снимок?

Лучи рентгена, проходя сквозь тело, проецируются на пленке. Но они по-разному поглощаются тканями, это зависит от их химического состава. Больше всего впитывает в себя рентгеновские лучи кальций, входящий в состав костей. Поэтому они на снимке будут яркими, белого цвета.

Мышцы, соединительные ткани, жидкость и жир не так интенсивно поглощают лучи, поэтому на снимке они будут иметь оттенки серого цвета. Меньше всего впитывает рентгеновские лучи воздух. Поэтому содержащие его полости будут самыми темными на снимке. Так получается изображение.

Что диагностируется с помощью рентгена?

• Переломы и трещины на костях.
• Злокачественные опухоли мягких и костных тканей.
• Аномальные развития различных органов человека.
• Тела инородного происхождения.
• Многочисленные заболевания костей и других органов.
• Проводится контроль над состоянием легких.

"Арина". Рентгеновский аппарат

Это оборудование широко используется в нефтяной и газовой отрасли не только на территории нашей страны, но и ближнего зарубежья. Импульсный переносной рентгеновский аппарат "Арина" неприхотлив в работе. Он успешно эксплуатируется как при низких температурах (-40), так и при высоких (50 градусов выше нуля). Это малогабаритное устройство, поэтому его вес небольшой. Он прост в обслуживании.

Широкий угол излучения позволяет проводить направленное и панорамное просвечивание. Если использовать специальный источник питания, аппарат "Арина" становится полностью автономным. В его состав входит рентгеновский блок и портативный пульт управления. Они соединены между собой двадцати пяти метровым кабелем. Цифровой рентгеновский аппарат "Арина" имеет несколько разновидностей. Они отличаются друг от друга конструкцией:

• "Арина-1" имеет встроенные аккумуляторные батареи, что намного облегчает работу в полевых условиях, и маленькую мощность. Это позволяет работать с аппаратом, не применяя особые меры защиты.
• Рентгеновский аппарат "Арина-3" оснащен выносными аккумуляторными батареями, что облегчает его вес. К достоинствам можно отнести возможность просвечивания стали до 40 мм толщиной, а к недостаткам - отсутствие защиты от перегрева.
• "Арина-7" - самый популярный импульсный аппарат в нашей стране. Он способен просвечивать сталь до 80 мм толщиной и имеет повышенное рабочее напряжение до 250 кВ.

Рентгеновский аппарат дентальный

Качественная постановка диагноза при любом заболевании позволяет обнаружить саму причину недуга и быстро его вылечить. Дентальный рентгеновский аппарат сегодня можно встретить в любой стоматологической поликлинике. С его помощью мгновенно определяется проблема и ставится правильный диагноз. Этот аппарат безопасен из-за низкого уровня излучения, поэтому его можно расположить прямо в стоматологическом кабинете, что сэкономит рабочее пространство и время врача и пациента.

Дентальный рентгеновский аппарат "Пардус-02" является самым востребованным для проведения дентальной диагностики. С его помощью можно получить прицельные и панорамные снимки. Переход от одной съемки к другой занимает одну минуту. С помощью панорамного снимка врач оценивает общее состояние зубов пациента, а прицельные позволяют контролировать процесс лечения.

Цифровой палатный аппарат для рентгена

Это устройство выполняет функции С-дуги и томографа. С его помощью можно оперативно получить цифровые проекционные снимки любых частей тела человека. Цифровой рентгеновский аппарат предназначен для работы как в специализированных кабинетах и отделениях, так и в палатах больниц, что позволяет провести обследование больного до, во время и после операции, не перемещая пациента. Это устройство имеет особое значения для проведения томографии черепа с целью выявления злокачественных опухолей.

Палатный рентгеновский аппарат имеет:

• Вертикальный штатив с передвигающейся кареткой и закрепленным на ней рентгеновским моноблоком.
• Подвижное основание с установленными на нем педалями тормоза.
• По два колеса-ролика спереди и сзади.

Рентгеновский портативный аппарат LORAD LPX

Коммерческие и военные аэрокосмические программы разрабатываются с учетом надежности всех компонентов, обеспечивающих высокотехнологичные процессы. Поскольку стоимость производства деталей очень высокая, нужно постоянно контролировать их качество. Для этого используют портативный рентгеновский аппарат серии LORAD LPX.

Эти устройства выпускают разных моделей: с жидкостным и воздушным охлаждением. Но все они рассчитаны на непрерывную эксплуатацию, что оказывается очень выгодным. Устройства этой серии находят применение в различных климатических условиях, но наиболее распространенными считаются аппараты с жидкостным охлаждением, так как они не являются источником воспламенения. Это особенно важно, когда обследуются топливные ячейки, и в воздух попадают воспламеняющиеся вещества. Аппараты с воздушным охлаждением находят применение в тех случаях, когда есть возможность подвести воздух для охлаждения или когда требования к пожарной и взрывной безопасности не очень высокие.

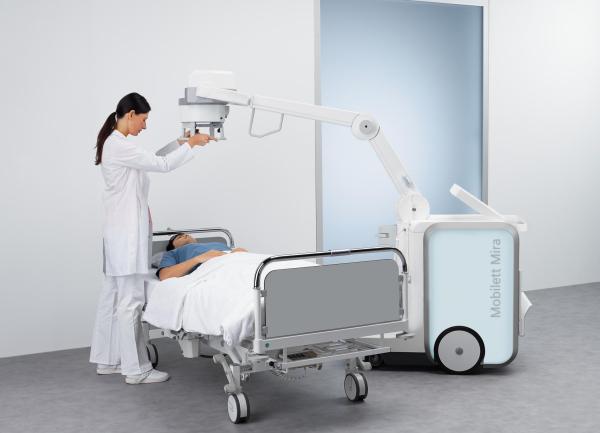

Аппарат рентгеновский передвижной

Эти устройства являются самыми востребованными в медицинских учреждениях. Они имеют маленькие габариты, поэтому очень удобны в эксплуатации. Для обследования больного их можно использовать прямо в палате. Передвижной рентгеновский аппарат легко разместить в любом помещении. Для получения снимков нет возрастных ограничений, и отпадает необходимость перемещать пациента. Это особенно важно для лежачих больных.

Передвижные аппараты показывают точные результаты, поэтому их широко используют повсеместно. Они оснащены колесиками, благодаря которым имеют хорошую маневренность, а это важно при транспортировке. Передвижные рентгеновские аппараты используются при проведении инструментального вмешательства, для контроля лечения многих заболеваний в области травматологии, ортопедии, урологии, эндоскопии, хирургии сосудов и других.

К передвижным устройствам относятся аппараты, предназначенные для работы в полевых условиях. Их устанавливают и перевозят на специальном транспорте с отдельным помещением, автономным питанием и личной фотолабораторией. Такие аппараты устанавливаются в железнодорожных вагонах, на судах.

Это важно знать

В современных аппаратах очень низкое. Доза облучения сравнима с той, которую получают пассажиры во время полета на авиалайнере. Это ставит диагностические преимущества методом рентгена выше того ущерба, который успевает причинить излучение во время обследования.

Важно! Недопустимо маленьких детей и беременных женщин. Оно проводится только в случае жизненной необходимости.

Рентгеновский аппарат - это приспособление, которое широко используется в современной медицине для изучения и диагностики различных недугов. Он необходим для доступа к внутренним органам человека. Благодаря рентгеновскому аппарату врач получает снимок внутренней структуры тела, интересующей его. Снимок проецируется на фотоплёнку. Работа с рентгеном относится к неинвазивным медицинским исследованиям, то есть не требуется проникновение инородного тела внутрь. Несмотря на то, что данное приспособление повсеместно используется в больницах и клиниках, мало кто знает, как он работает.

Давайте узнаем, что такое рентген аппарат, принцип работы этого приспособления, и какое он имеет значение для медицины.

Рентген-аппарат - что это такое?

Рентген-аппарат - это устройство, которое преобразовывает обычную электроэнергию в рентгеновское излучение. Есть разные типы рентгеновских аппаратов, например:

. Ангиограф;

Флюорограф;

Рентгеновский маммограф;

Палатный рентген-аппарат;

Дентальный рентген-аппарат;

Операционный рентген-аппарат;

Рентгеновский компьютерный томограф;

И другие.

Как мы видим, на сегодняшний день существует множество разновидностей рентгеновских аппаратов. В зависимости от исследуемого органа, используются приспособления с разной конструкцией и принципом работы. Однако классический рентген-аппарат общего назначения, принцип работы которого мы рассмотрим в данной статье, состоит системы управления, блока питания, излучаемой конструкции, а также периферии. В зависимости от функциональности приспособления, в его состав также могут входить устройства для записи изображения или визуализации внутренней части исследуемой части тела.

Принцип работы рентгеновского аппарата

Питание классического рентген-аппарата происходит через электросеть, максимальное напряжение которой равно 220 В. Но некоторые рентгеновские системы, разработанные уже в наше время, требуют значительно больших затрат электроэнергии. Такие установки, помимо блока питания, содержат в себе трансформатор и выпрямитель для тока.

Рентгеновская трубка - это главный элемент излучения, который генерирует его. Также в устройстве присутствует система управления, с помощью которой специалист контролирует работу рентгеновской установки.

Материал, благодаря которому происходит рентгеновское излучение - это ток, поэтому без мощной электросети работа аппарата невозможна. Так, ток из электросети проходит через первичную стадию обработки. Данный этап происходит в трансформаторной обмотке. После этого довольно быстро наступает вторичная стадия обработки, при которой выделяет высокое напряжение. Оно доходит до кенотрона - это выпрямитель тока, после чего напряжение попадает в рентгеновскою трубку.

Рентгеновская трубка расположена в прочно заделанном сосуде. На одном конце трубки находится катод, а на другом - анод. Когда напряжение через трансформатор попадает в рентгеновское поле, катод и анод ударяются, после чего резко тормозят. При этом происходит тормозное излучение, то есть генерируется рентгеновское излучение.

Весь вышеописанный процесс происходит в доли секунды. Таким образом, на снимке появляется снимок, как бы просвечивающий внутреннюю сторону необходимой части тела и показывает состояние органа. Так работает рентген аппарат, принцип работы которого изложен выше.

Значение рентгеновского аппарата для медицины

В современной медицине без рентген-аппарата наступил бы хаос и беспорядок, ведь диагностика многих заболеваний была бы затруднена, если не сказать, совершенно невозможна. Только благодаря рентгеновскому аппарату человечеству удалось излечить множество заболеваний. На сегодняшний день данное приспособление используется для двух процедур:

1. Рентгенография - это внутреннее, но, тем не менее, неинвазийное исследование объекта. Благодаря рентгеновскому излучению изображение переносится на фотопленку;

2. Рентгеноскопия - заключается в том, что изображение исследуемого объекта попадает на специальный экран. Таким образом, картинка движется, что невозможно при рентгенографии.

Теперь, когда вы знаете, в чем заключается принцип работы рентгеновского аппарата, вы не будете переживать перед процедурами, связанными с ним.

Как и многие величайшие открытия человечества рентген лучи были изобретены совершенно случайно.

В 1895 году немецкий физик по имени Вильгельм Конрад Рентген (1845-1923) сделал открытие, экспериментируя с помощью электронного пучка в газоразрядной трубке. Вильгельм Конрад Рентген заметил, что флуоресцентный экран в его лаборатории начал светиться, когда электронный луч был включен. Этот ответ сам по себе не был таким удивительным и ученый знал, что флуоресцентный материал обычно светится в ответ на электромагнитное излучение, но газоразрядная трубка была окружена тяжелым черным картоном. По идее это бы заблокировало бы большую часть излучения, но не рентген лучи.

Ученый физик Вильгельм Конрад Рентген размещал различные объекты между газоразрядной трубкой и экраном, а экран все еще светился. Наконец, он положил руку перед прибором и увидел силуэт своих костей, проецируемых на флуоресцентный экран. Сразу же после обнаружения самих рентген лучей он обнаружил принцип как работает рентген.

Замечательное открытие ученого привело к одному из самых важных медицинских достижений в истории человечества.

Технология рентген излучения позволяет докторам увидеть прямо через человеческую ткань для того чтобы рассмотреть сломанные кости, полости и проглоченные объекты с необыкновенной легкостью.

Модифицированные процедуры могут использоваться для исследования более мягких тканей, таких как легкие, кровеносные сосуды или кишечник.

В этой статье мы узнаем, как работает рентген и рентген излучение. Как оказалось, основной процесс действительно очень прост.

Рентгеновские лучи в основном то же самое, что и видимые световые лучи. Оба являются волнообразными формами электромагнитной энергии, переносимыми частицами называемыми фотонами.

Разница между рентгеновскими и видимыми световыми лучами в уровне энергии отдельных фотонов. Это также выражается как длина волны лучей.

Наши глаза чувствительны к определенной длине волны видимого света, но не к более короткой длине волн где более высокая энергия. Световые волны более длинная длина волны радиоволн с более низкой энергией.

Фотоны видимого света и фотоны рентгеновского снимка оба произведены движением электронов в атомах. Электроны занимают различные энергетические уровни или орбиты вокруг ядра атома. Когда электрон перемещается на нижнюю орбиту, он должен высвобождать некоторую энергию. Он высвобождает дополнительную энергию в виде фотона. Энергия фотона зависит от того, насколько электрон перескочил между орбитами.

Когда фотон сталкивается с другим атомом, атом может поглощать энергию фотона, повышая электрон до более высокого уровня. Для этого уровень энергии фотона должен соответствовать разнице в энергии между двумя электронными позициями. Если нет, то фотон не может сдвинуть электроны между орбитами. Атомы, которые составляют ткань тела человека, очень хорошо поглощают фотоны видимого света. Энергетический уровень фотона соответствует различным энергетическим различиям между электронными позициями. Радиоволны не имеют достаточной энергии для перемещения электронов между орбитами в больших атомах, поэтому они проходят через большинство вещей. Рентген лучи также проходят через большинство вещей, но по противоположной причине: у них слишком много энергии.

Применения рентгеновского снимка

Наиболее важный вклад рентген лучей был в мире медицины, но они сыграли решающую роль и в ряде других областей. Рентген лучи играют ключевую роль в исследованиях, связанных с теорией квантовой механики, кристаллографией и космологией. В промышленном мире, блоки развертки рентгеновского снимка часто использованы для того чтобы обнаружить мельчайшие трещины в оборудовании тяжелого металла. Сканеры на этом эффекте стали стандартным оборудованием в службе безопасности аэропортов. практикуется в археологии, сельскохозяйственной отрасли, при изучении космоса, в быту.

Однако самое широкое применение в медицине.

Мягкая ткань в теле состоит из меньших атомов и поэтому не поглощает фотоны снимка хорошо. Атомы кальция, которые составляют кости, намного больше, поэтому они лучше поглощают рентгеновские лучи.

Как работает рентген

Основа рентгеновского аппарата стеклянная вакуумная трубка типа газоразрядной с двумя электродами катод и анод которые находятся внутри.

Катод представляет собой нагретый проводник. Нагревание происходит через специальную нить накала. Тепло способствует выбиванию электронов с катода, а положительно заряженный анод из вольфрама притягивает электроны в вакуумной трубке. Разница напряжения между катодом и анодом чрезвычайно велика, так что электроны летят через трубку с большой силой. Когда ускоряющийся электрон сталкивается с атомом вольфрама, он выбивает свободный электрон в одном из нижних орбит атома. Электрон на более высокой орбите сразу перемещается на более низкий энергетический уровень, высвобождая свою дополнительную энергию в виде фотона.

Управляя направлением движения и скоростью фотона вакуумная трубка излучает радиоволны на частоте между ультрафиолетовым и гамма-излучением с длиной волны от 10 −7 до 10 −12 метров.

Весь механизм окружен толстым свинцовым щитом. Это удерживает рентгеновские лучи от излучения во всех направлениях. Небольшое окно в щите позволяет некоторым из фотонов излучаться в узкий луч. Луч в рентген аппарате проходит через серию фильтров на своем пути к пациенту.

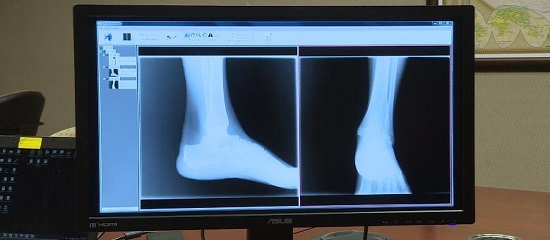

Камеры на другой стороне пациента записывают образец , прошедшего через тело пациента. Камера использует такую же технологию как обычная камера, но рентгеновский снимок отличается от обычного. Как правило, врачи хранят фильм как негатив. То есть области, которые подвергаются большему освещению, выглядят темнее, а области, которые подвергаются меньшему освещению – светлее. Твердый материал, как кость, кажется белым, а более мягкий материал кажется черным или серым. Доктора могут использовать различные способы управления работой рентген аппарата путем изменения интенсивности луча снимка. также использует этот эффект.

Контрастное вещество

В обычной рентгеновской картине большинство мягких тканей не проявляются четко. Для того чтобы сфокусироваться внутри на органах или рассмотреть кровеносные сосуды которые составляют циркулирующую систему, доктора должны ввести средства контраста в тело.

Контрастные среды – это жидкости, которые более эффективно поглощают рентгеновские лучи, чем окружающие ткани. Для того чтобы рассмотреть органы в пищеварительной и эндокринной системе пациент проглатывает смесь средств контраста, типично смесь бария. Если врачи хотят осмотреть кровеносные сосуды или другие элементы в циркулирующей системе, то они вводят средства контраста в кровоток пациента.

Контрастное вещество часто используется в сочетании с флюороскопом. При рентгеноскопии рентген лучи проходят через организм на флуоресцентный экран, создавая движущееся изображение. Врачи могут использовать рентгеноскопию, чтобы проследить прохождение контрастных сред через человека. Доктора могут также записать изображение рентгеновского снимка на видео.

Вреден ли рентген?

Рентгеновские лучи являются прекрасным дополнением к миру медицины: они позволяют врачам заглянуть вовнутрь пациента без каких-либо операций вообще. Гораздо легче и безопаснее смотреть на сломанную кость с помощью рентген лучей, чем пользоваться инвазивным способом.

Но вреден ли рентген? В первые дни рентгеновской науки многие врачи подвергали пациентов и самих себя воздействию лучей в течение длительных периодов времени. В конце концов, у врачей и пациентов начала развиваться лучевая болезнь, и медицинское сообщество знало, что что-то не так.

Проблема в том, что рентгеновские лучи являются формой ионизирующего излучения.

Электрический заряд иона может привести к неестественным химическим реакциям внутри клеток. Помимо прочего, заряд может разорвать цепи ДНК. Клетка со сломанной нитью ДНК либо умрет, либо ДНК начнет мутацию. Если погибнет много клеток, то в организме могут развиться различные заболевания. Если ДНК мутирует, клетка может стать раковой и этот рак может распространяться. Если мутация происходит в сперме или яйцеклетке, это может привести к врожденным дефектам. Из-за всех этих рисков, врачи используют рентгеновские снимки с учетом определенных норм.

Даже при таких рисках рентгеновское сканирование по-прежнему является более безопасным вариантом, чем хирургическое вмешательство. Рентгеновские аппараты являются бесценным инструментом в медицине, а также активом в безопасности и научных исследованиях. Они действительно одни из самых полезных и .
